一、概述

美彩国际XMTE-618G/DT 仪表为智能型双排三位显示仪表，分别显示测量值和时间设定值，采用PID 或二位式控制，摄氏度、华氏度可自由转换，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。

二、技术参数

1、测量误差：±0.5%F.S±1 字，附加冷端补偿误差≤±2℃
2、输入类型：K（-30~300℃）
3、时间设置范围：0～999S
4、继电器输出(无源)触点容量： AC220V 5A(阻性负载)
5、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V
6、外型尺寸（mm）： 48×96×75 开孔尺寸（mm）:44×92
7、工作电源：AC85～242V，50～60Hz 功耗＜3W
8、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

三、仪表面板及接线图介绍

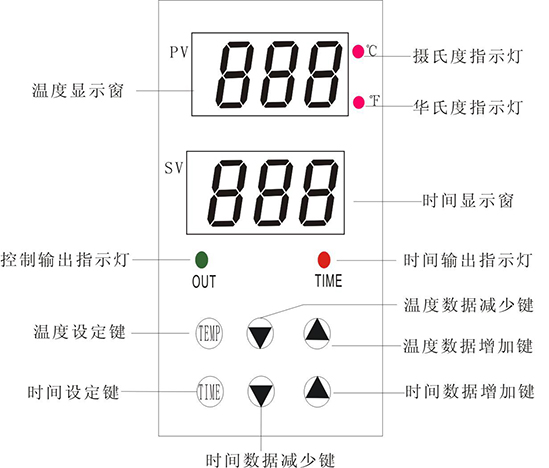

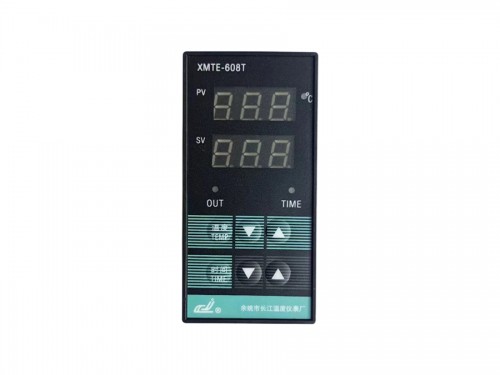

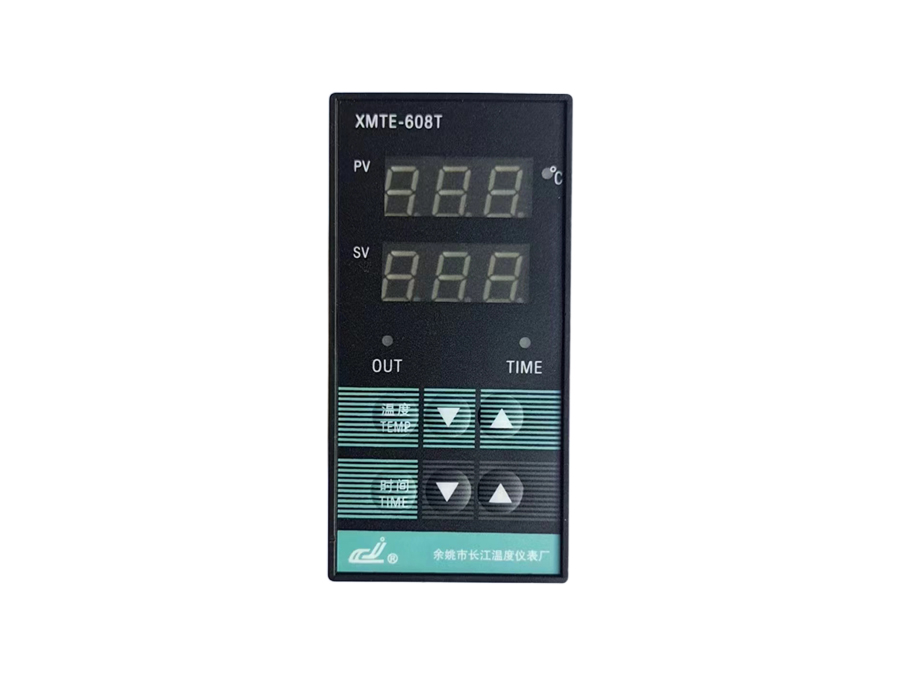

1、仪表面板（参考）

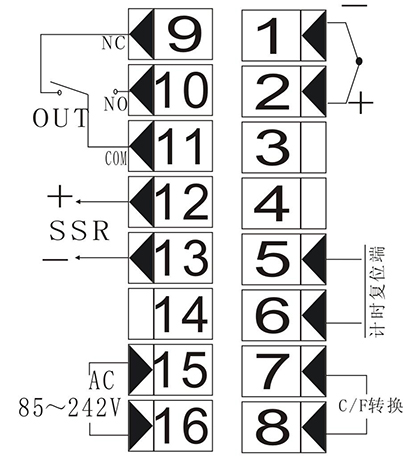

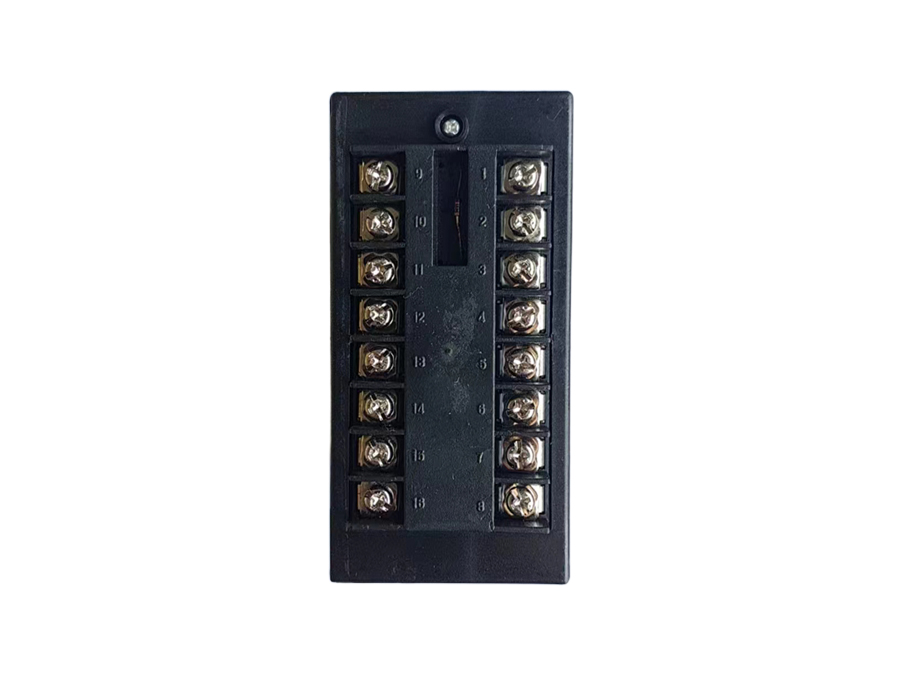

2、仪表接线（参考）

★仪表具体接线以仪表外壳上接线图为准

四、仪表操作与控制说明

美彩国际4.1、按照接线图接入电源、传感器及控制回路后通电，仪表开始自检，此时蜂鸣器会响，所有数码管全部显示，此过程持续2S 后进入正常显示状态。

4.2、温度设定：按温度设定键（TEMP）2 秒进入温度设置状态，此时温度显示窗显示温度设定值，直接按▲或▼键修改，长按可实现数据快速加或减，修改完成后按温度设定键保存退出或无任何操作状态下约15秒后自动保存退出。

美彩国际4.3、时间设定：按时间设定键（TIME）2 秒进入时间设置状态，此时时间显示窗显示倒计时时间设定值，直接按▲或▼键修改，长按可实现数据快速加或减，修改完成后按时间设定键退出或无任何操作状态下约15秒后自动保存退出。

4.4 控制说明：当温度测量值＜温度设定值时，继电器吸合，有输出；温度测量值＞当温度设定值，继电器断开，无输出。
仪表正确接线后短接4、5 端子可实现仪表计时功能，在任意时刻断开4、5 计时控制端，计时恢复到初始状态；接通计时控制端仪表开始按设定时间倒计时运行。
美彩国际短接仪表6、7 端子可实现C/F 转换（短接时显示华氏度）F=℃*1.8+32
