一、概述

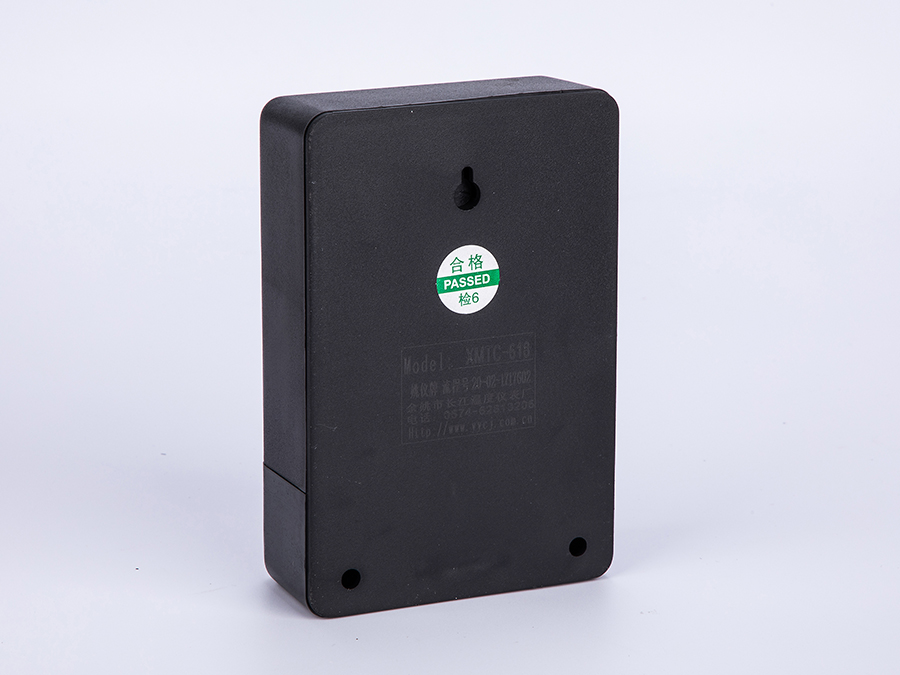

美彩国际XMT*618T 系列智能数显时间温度调节仪为智能型双排三位显示仪表，分别显示温度测量值和运行时间倒计时；仪表可多种信号输入，并提供多种时间控制方式选择，仪表三键操作，采用二位式、PID 控制；参数设置简易，输入信息方便等功能，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。

二、技术参数

1、测量误差：±0.5%F·S±1 字，附加冷端补偿误差≤±2℃
2、输入类型(可选)：CU50(-50～150)、PT100（-99～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-99～400）
3、继电器输出(无源)触点容量： AC220V 5A(阻性负载) 周期2～120 秒可调
4、时间范围：0～999 秒或0～999 分（可选）
5、固态继电器驱动信号：电流≥15mA 空载电压≥9V，周期约2S
6、工作电源：AC85～242V，50/60Hz 功耗＜3W
7、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

二、仪表面板介绍

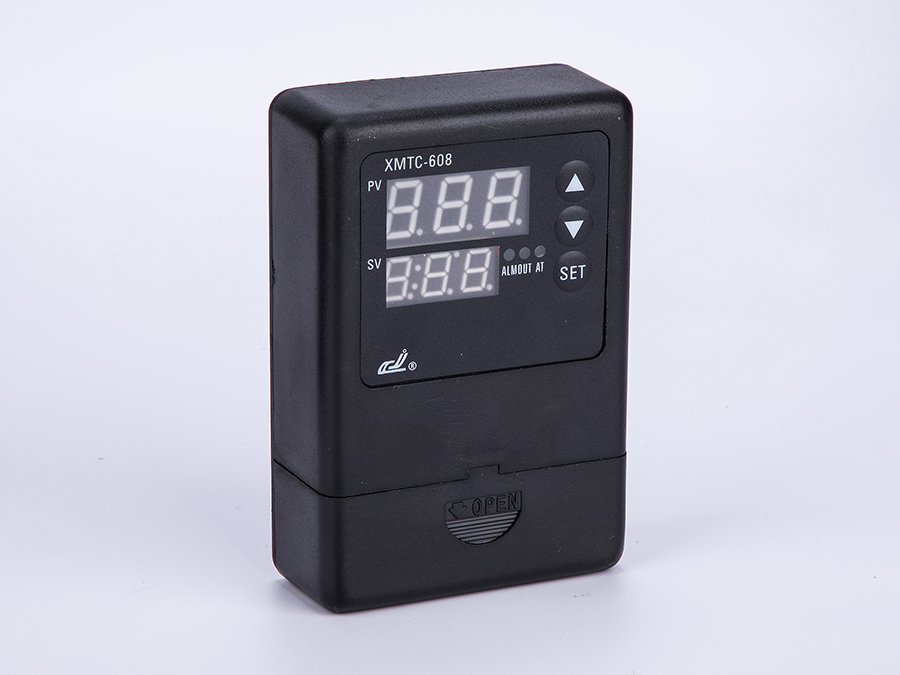

1、仪表面板（参考）

2、仪表接线（参考）
★仪表具体接线以仪表外壳上接线图为准

四、产品型号定义

XMT □—6 □ 8 T
美彩国际        1    2 3 4 5

1:为外型尺寸标号
空: 160×80×85    开孔156×76     A: 96×96×80     开孔92×92
D: 72×72×80     开孔68×68     E: 48×96×75   开孔44×92
F: 96×48×75     开孔92×44      G:48×48×110   开孔44×44
S: 80×160×85      开孔76×156     B：60×120×90   开孔56×156
L: 标准35mmDIN 导轨安装     C：80×120×35    壁挂式安装

2: 操作显示方式：‘6’三键轻触开关设定，双排三位数字显示，PID 控制

3: 为附加报警：
美彩国际‘1’ 无报警但有一组时间控制输出； ‘5’ 无报警但有一组时间控制蜂鸣器输出

4：输入信号类型: ‘8’输入信号自由互换（暂无电压、电流信号输入）

5：后缀T：时间控制功能

五、内部参数

表5-1

序号		提示符	名称	设定范围	说明	出厂值
一级菜单	0		温度设定值	由 、决定	按▲键3 秒直接可修改设定值	随机
	1		时间设定	0～999	按▲键3 秒直接可修改设定值	随机
二级菜单	2		温度上限报警	0~100	超过报警点时有触点转换输出，同时报警灯亮（有报警功能时才有触点转换输出），报警功能在＝0 时有意义。	随机
	3		测量误差修正	-20.0~20.0	测量值可以通过此项值加或减修正	0
	4		比例带	0~99.9~200	其决定了系统比例增益的大小, 越大,比例的作用越小,过冲越小,但太大会增加升温时间；设置=0，仪表转为二位式控制状态	15.0
	5		积分时间	0～999	设定积分时间，以解除比例控制所发生之残余偏差,太大会延缓系统达到平衡的时间, 太小会产生波动。	240
	6		微分时间	0～200	设定微分时间，以防止输出的波动, 提高控制的稳定性。	30
	7		控制周期	2～120S	出厂时SSR为2秒；继电器为10 秒	10
	8		主控回差	0.1～50.0	只有在二位式控制时才有意义	1.0
	9		自整定参数	/	—关闭自整定功能； —开启自整定功能 选择后只对仪表在该工作状况下进行一次自整定后，即自动改回	0
	10		电子锁	0~50	＝0 时，可修改所有参数	0
三级菜单	11		电子锁	0～50	＝0 时，可修改所有参数	0
	12		输入类型	－	CU50（ ）、PT100（ ）、K（ ）、E（ ）、J（ ）、T（ ）；
	13		系统功能选择	0～1	＝0 时加热控制； ＝1 时制冷控制	0
	14		量程下限	起点到	—	随机
	15		量程上限	到满量程
