一、技术参数

1、输入类型：NTC10K (B=3380)
2、温度显示范围：0～100℃
3、触点容量：5A  240VAC

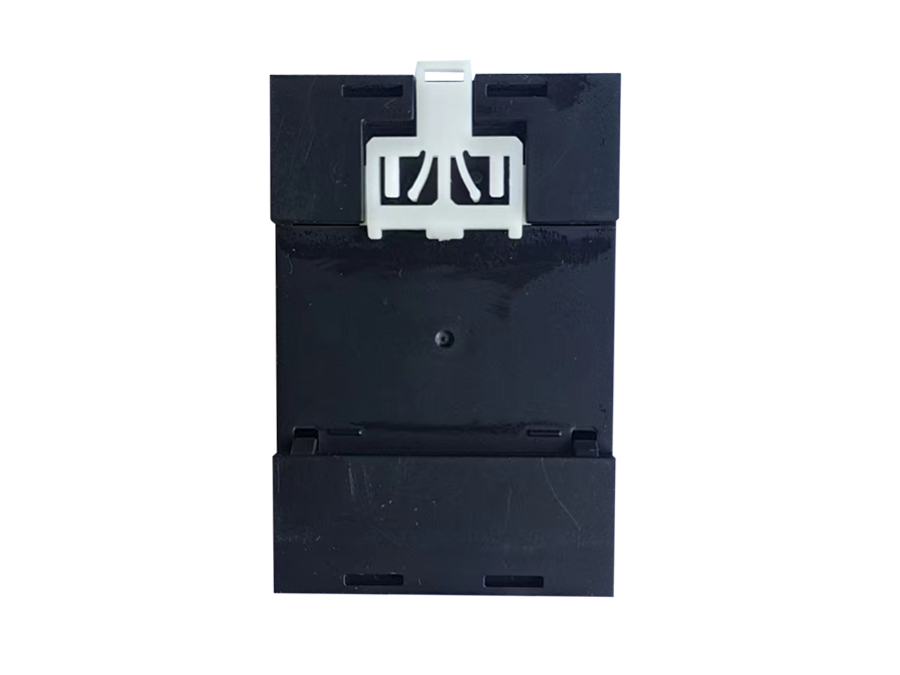

4、安装方式：标准35mmDIN导轨安装
5、工作电源：AC85V～242V，50/60HZ  功耗＜3W
美彩国际6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

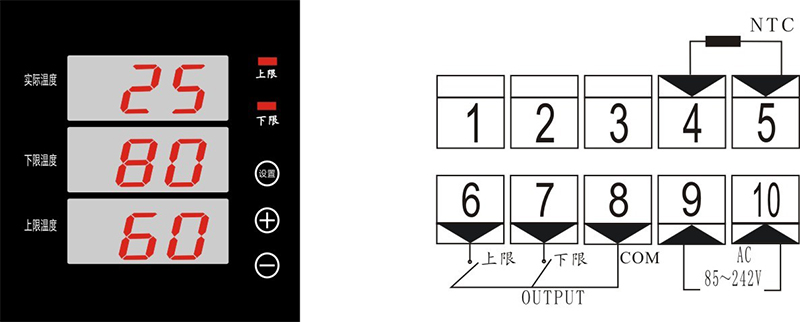

二、面板及接线图

三、内部参数

序号		提示符	名称	设定范围	说明	出厂值
－	0		温度给定值	－	按一下SET键，显示设定值闪烁，此时按▲或▼键直接可修改设定值	50
二级菜单	1		电子锁	0～50	长按set三秒进入参数，密码为10时，可进入并修改所有参数，其他数值状态下不能进入参数状态。	18
	2		误差修正值	-20～20	测量值可以通过此项值加或减修正	0
	3		下限回差	0-19	温度低于设定值-回差开启，超过设定值+回差关闭输出	1
	4		上限回差			1
	5		正偏差报警	0-99	超过上限设定的偏差值开启报警	50
	6		加热/制冷选择	－	0：加热  1：制冷	0

四、操作方法

1、温度给定值设定：

美彩国际在正常显示模式下，直接按set键1秒，仪表显示下限设定值闪烁，此时通过上下键调节设定值，调节完成后再按一下set进入上限温度设定状态，完成后按‘SET’键保存退出，或不按任何键等待10秒钟后自动保存退出。

2、二级菜单修改：

按仪表面板上的SET键三秒进入二级菜单修改状态，参数符号与参数值交替显示，此时按▲键或▼键可修改参数值，长按键可实现快速加或减，修改完成后可按SET键保存并进入下一参数修改状态。

五、错误指示

当仪表显示窗显示“-H-”或“-L-”时，表示该通道传感器测量值超载或传感器已坏，应检修传感器，若传感器无故障，请确认所选传感器是否与所配仪表的分度号一致。
