TC-300 系列

LOADING IMAGES

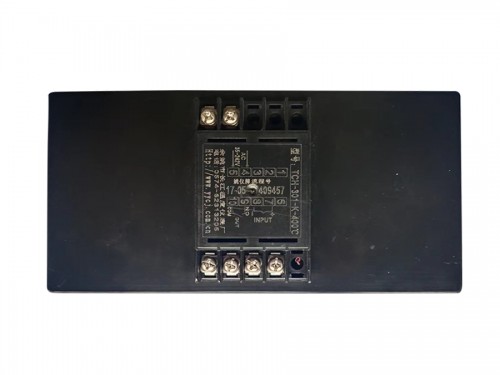

TCH-300

点击：1658

说明书下载

产品型号：TCH*300系列
产品规格：TCH-301, TCH-302等
外观尺寸：160（宽）*80（高）*45mm

一、概述

TC-300 系列温控仪表可以代替传统的拔码式或电位器式数显仪表，它采用轻触按键可自由设定，单排三位LED 显示，采用简易PID 控制或二位式回差控制，并且回差可调，以及传感器误差修正功能，仪表具有控制性能可靠、性价比高、应用范围广等优点。

二、技术指标

1、输入类型及测量范围：K（0～999℃） E（0～800℃） J（0～999℃）Pt100（-199～600℃） Cu50（-50～150℃）NTC（-50～150℃）4-20MA 标准电流信号
2、显示精度：±1%F·S±1B 附加冷端补偿误差≤2℃
3、控制方式：二位式控制（回差可调)或PID 控制
4、回差设置范围： 1～20℃
5、传感器误差平移修正范围：-20～20℃
6、输出方式：继电器常开常闭触点AC220V/5A
7、固态继电器驱动信号：电流≥15mA 空载电压≥9V
8、工作电源：AC85～242V 50Hz/60Hz 功耗：小于3W 或其他按客户要求
9、工作环境：0～50℃，湿度≤85％RH，无腐蚀性及无强电磁辐射场合

三、型号定义

TC □—3 □ □ □
1 2 3 4 5

1：该产品系列型号Temperature Controller

2:为外型尺寸及开孔尺寸（单位：mm）

H: 160×80×45 开孔152×76 A: 96×96×45 开孔92×92

B: 60×120×45 开孔56×116 D:72×72×45 开孔68×68

E: 48×96×45 开孔44×92 F: 美彩国际96×48×45 开孔92×44

G: 48×48×45 开孔44×44 S: 80×160×45 开孔76×156

K：48×24×45 开孔152×76 C：80×120×35（壁挂式）

FC：76×35×77 开孔70×29 L：76×35×45 标准DIN 导轨安装

3：操作显示方式：

‘0’:二键轻触开关操作，二位式调节。
‘2’:二键轻触开关操作，三位式调节。
‘3’:二键轻触开关操作，时间比例调节。
‘4’:二键轻触开关操作，触点通断二位式PID 调节。

4：输入信号类型:

1. 热电偶（K E J）
2. 热电阻(PT100 CU50)
3. 热敏电阻（NTC 25℃@10K B=3435 或25℃@5K B=3900 或特定NTC）
4. 4-20MA 标准电流信号，对应0~999 显示

5:后缀

无：继电器输出(220V 时电流≤5A)
A：可控硅过零触发
G：固态继电器控制信号输出
D: 美彩国际大功率继电器输出(220V 时电流≤30A)

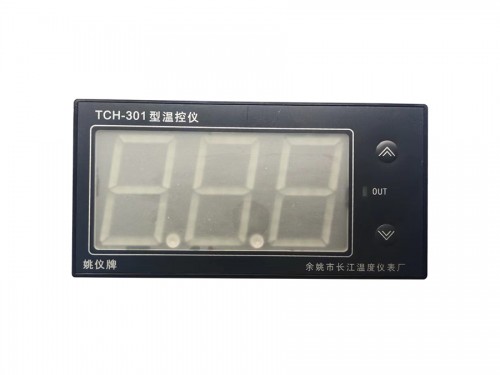

四、面板说明（参考）

（1）、测量值显示窗：在正常显示情况下显示测量温度值；设定状态下交替显示参数代码和参数值。
（2）、输出指示灯（OUT）：当仪表有输出时指示灯亮，仪表输出关闭时指示灯同时熄灭。
（3）、数据减少键（▼）：在正常显示情况下按此键可以修改温度设定值；与▲键组合使用可进入参数修改状态。
（4）、数据增加键（▲）：在正常显示情况下按此键可以修改温度设定值；与▼键组合使用可进入参数修改状态。

五、参数设置

美彩国际5.1、主控设定值：在仪表正常显示情况下直接按数据增加键（▲）或数据减小键（▼）1S 即可闪烁显示温度设定值，此时按（▲）或（▼）键可修改温度设定值，长按可实现数据的快速加或减。在无任何操作的情况下，设定值在闪烁5 次后返回正常显示状态。

5.2、参数修改：在正常显示情况下同时按（▲）与（▼）键3S 即可显示传感器误差修正符号“ ”，在三秒内按（▲）或（▼）键就会显示并可修改参数值，如同时再按（▲）与（▼）键则会显示控制回差值符号“ ”，同样在三秒内按（▲）或（▼）键就会显示并可修改参数值，再次同时按（▲）与（▼）键则退出并返回正常显示状态。在显示参数符号时3 秒内如无任何操作，仪表将返回正常显示，在显示参数的情况下，如参数值在闪烁显示 5 次后无任何操作，仪表也同样将返回正常显示。
