一、概述

ZW 系列三相综合电量表为LED 显示，轻触开关设置，是一款具有三相电流可编程功能、自动测量、电量累积（电度表）、RS485 数字通讯等功能为一体的智能三相综合电力参数监测仪表。它将三相交流电量的电流、电压、频率，按线性关系转换为规格化的数字量。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，是组成电气自动化系统的理想产品。可广泛应用于电力、邮电、石化、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

二、主要技术参数

1. 信号输入方式：浮置输入；

2. 美彩国际量程： 电流(A)： 直接输入0～5A 可适配任何比值电流互感器，显示量程0～9999；电压：交流0～500V 频率：0～99.9Hz；

3. 基本误差: 电流(A)：±0.5％F·S 电压（V）：±0.5％F·S 频率（Hz）：±0.1 F·S；

4. 美彩国际采样周期：约1 次/秒；

5. 美彩国际整机功耗：< 4VA ；

6. 输入阻抗：电压端约600kΩ； 电流端< 10mΩ；

7. 美彩国际整机重量： 约430 克；

8. 美彩国际外型及开孔尺寸（mm）：96(长)*96(宽)*110(深) 92*92；

9. 工作电源： AC110～242V，50/60Hz；

10. 美彩国际工作环境条件： 环境温度：（0～50）℃，环境湿度：≤85%RH；

三、仪表面板及接线说明（参考）

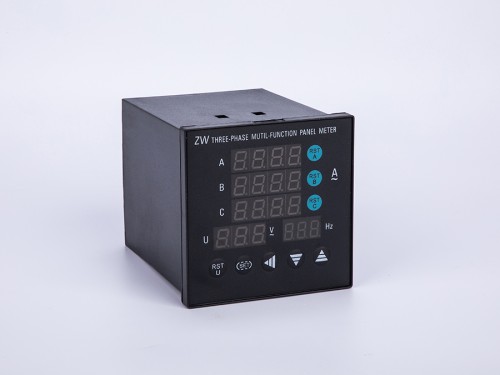

1、仪表面板

2、仪表接线

美彩国际★为保证测量数据的准确度，必须正确接入电压、电流测试信号，当被测试电流小于仪表电流量程（0～5A），可以直接接入；否则，必须经电流互感器接入

四、仪表操作

美彩国际使用前请确认被测试参数的范围满足仪表的测试参数的量程范围，严禁进行超出量程的参数测试。使用前请确认能够提供满足仪表工作要求的工作电源。不适宜的工作电源可能烧毁仪表。

1、按照接线图正确接线，通电后仪表开始自检，此过程持续1S。

2、内部参数表

序号	提示符	名称	设定范围	说明	出厂值
0		密码锁	0～255	当Lock=18 时，可修改所有参数值	18
1		电流量程	0～9999	★设置时应与电流互感器匹配	5.000
1		电流显示精度	0～3	dp＝0 时，无小数点,即0000； dp＝1 时，小数点在十位,即000.0 美彩国际dp＝2 时，小数点在百位,即00.00； 美彩国际dp＝3 时，小数点在千位,即0.000	1

3、在参数设置状态，A 窗口显示当前参数符号，B 窗口显示当前设置数据。

4、内部参数设置（参数定义见参数表） 按SET 键3 秒进入内部参数设置状态，按▲、▼键修改参数值，按SET 键保存进入下 一参数设置，直至设定完成退出。不按任何键10 秒钟后自动保存退出。

5、仪表调零： 若仪表在0 时输入时电流、电压指示没有归零时，可同时按“RST(A、B、C、U)”+ “▼” 键做调零调节（请谨慎使用该功能，在测量状态时禁止使用调零功能，否则将影响测量值准 确性）。

★ 如需对仪表进行参数调节或初始调零等，必须将仪表接线端子“6”和“8”短接，否则仪表将拒绝任何操作，调好后将短接线拆除，以防止误操作。

6、面板符号说明：ZW 系列三相电量表的面板可能使用以下符号，请参照使用。

五、仪表功能扩展

ZW 系列仪表可根椐客户要求提供扩展功能，方便用户扩展其智能特性，提供测试与控制的灵活性，具体扩展要求在定货要求中说明。

1. RS-485 数据通讯：美彩国际隔离的RS-485 多机通讯，采用工业标准的MODBUS 规约RTU 模式。

2. 继电器报警输出:美彩国际测试数据进行越限判定，并输出触点开关信号，方便进行可扩展的控制。

3. 模拟量输出（0～5 V 或1～10 V 或4～20 mA 或0～20mA）:对特定数据的变化同步输出。

4.电量积算：可累加并保存电量值。可作为一般的三相四线有功电度表使用，并可提供峰谷测量。

5.实时功率显示：实时显示有功功率测量值。

六、故障分析及排除

美彩国际本公司仪表采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。该表在日常应用中的几个常见故障
