一、概述

XMTD-9000 智能型双排显示时间继电器美彩国际，采用三键操作，计时单位可选择，具有计时准确，功耗低，稳定性可靠等优点，可广泛用于冶金、电子、机械、纺织、塑料制冷、医疗、电炉烘箱、家用电器等需时间控制的场合。

二、主要技术参数

1. 美彩国际计时精度：0.005 级

2. 美彩国际继电器输出触点容量：阻性负载220V /5A

3. 时间范围: 0~9999 秒; 0~9999 分; 0~9999 时

4. 美彩国际外形及开孔尺寸：72×72×110 68×68

5. 美彩国际工作电源：工作电源：AC 85～242V 50/60Hz

6. 美彩国际工作环境：0~50℃，相对湿度≤85％RH，无腐蚀性及无强电磁辐射场合

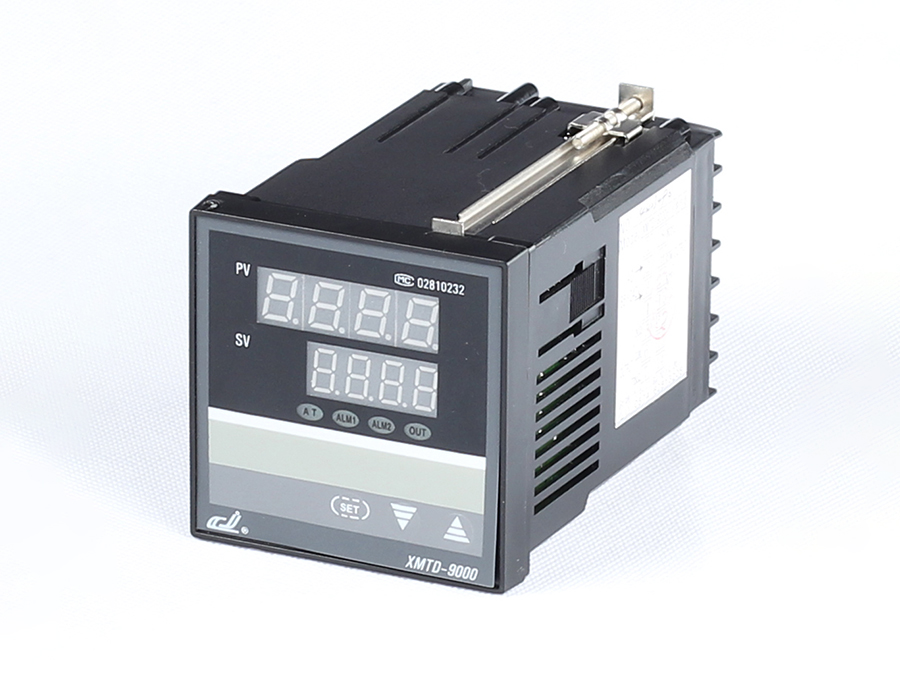

三、仪表面板布置

注：接线如有更改恕不另行通知，以仪表所附接线图为准。

四、内部参数表

序号	提示符	名称	说明	设定范围
0		定时时间		0～9999
1		仪表工作方式	0：延时断开；1：延时吸合	0
1		时间单位选择	0.秒；1. 分；2. 时	0～2

五、仪表操作

修改参数值：请在正常显示方式下，按住SET 键1 秒，即可进入内部参数设置，参数代码如（四、内部参数）根据需要设置不同的参数值(按▲键或▼键更改)。

例如我们选择设定时间为10S，工作方式选择延时吸合，则开机仪表计时显示窗计时时间正 计时走，此时运行指示灯AT 闪烁，到达设定时间后仪表两组继电器同时输出，AT 指示灯关闭。
