一、概述

XMT*-607 系列单湿度控制仪表为智能型双排三位显示控制仪表，分别显示测量值和设定值，三键操作，采用二位式、PID 控制；仪表具有参数设置简易、输入信息方便、宽电压电源输入等优点。

二、技术参数

1. 输入类型：高分子测湿传感器

2. 测量误差：±5%F.S±1B

3. 测湿有效范围：5%～90%RH 测湿显示范围：0%～100%RH

4. 美彩国际显示精度：0.1%RH

5. 继电器输出(无源)触点容量： AC220V 5A(阻性负载)

6. 固态继电器驱动信号：电流≥15mA，空载电压≥9V，周期约2S

7. 工作电源：AC85～242V 50～60Hz 功耗＜3W

8. 仪表工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

三、仪表面板及接线图（参考）

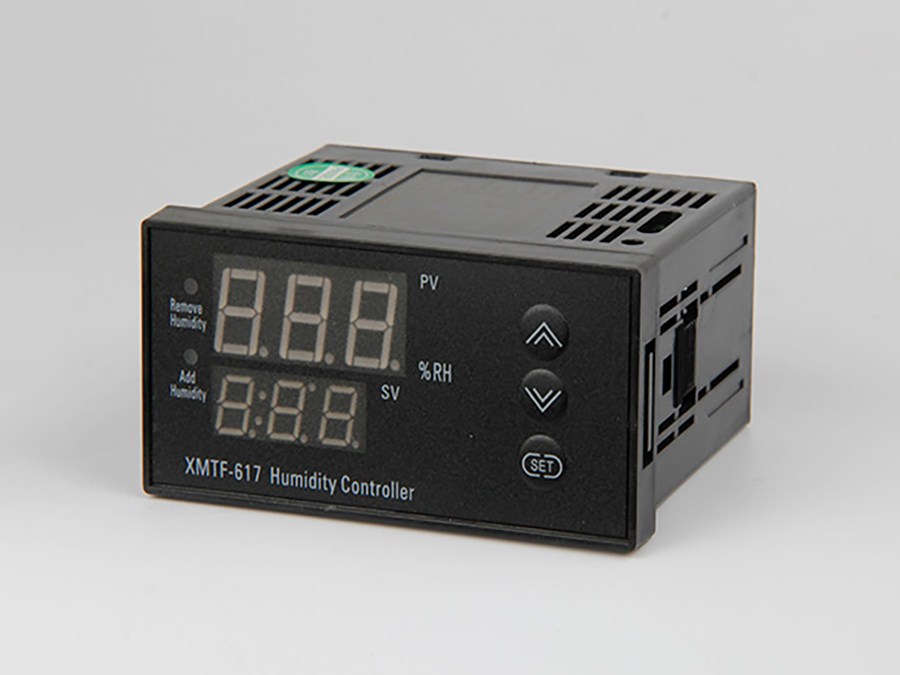

1、仪表面板（参考）

2、仪表接线（参考）

★仪表具体接线以仪表外壳上接线图为准

四、内部参数

表4-1

序号	提示符	名称	设定范围	说明	出厂值
	-	设定值	0～100	按▲或▼键3秒直接可修改设定值	-
1		上（下）限 报警	同上	美彩国际超过（或低于）报警点时有输出，同时报警灯亮（有报警功能时才有输出）	随机
2		测量误差修正	-20.0～20.0	测量值有误差时可以通过此项值加或减修正	0.0
3		比例带	0～99.9～200	其决定了系统比例增益的大小, 越大,比例的作用越小，过冲越小，但太大会增加升温时间；设置=0，仪表转为二位式控制状态	0
4		积分时间	0～999	设定积分时间，以解除比例控制所发生之残余偏差,太大会延缓系统达到平衡的时间,太小会产生波动。	240
5		微分时间	0～200	设定微分时间，以防止输出的波动, 提高控制的稳定性。	30
6		控制周期	2~120S	出厂时SSR为2秒；继电器为10秒	-
7		主控回差	0.1～50.0	只有在二位式控制时(P=0)才有意义	1.0
8		自整定	/	—关闭自整定功能；—开启自整定功能，选择后只对仪表在该工作状况下进行3次震荡后，即自动改回
9		电子锁	0～50	当=0时，可修改所有参数； 当=1时，只能修改温度设定值；	0

五、操作流程

六、仪表操作

1、按照接线图接入电源、传感器及控制回路后通电，仪表开始自检，此过程持续1S。
2、仪表进行完自检后，即进入正常测控状态，上排PV窗口显示测量值，下排SV窗口显示设定值。
3、设定值更改
按▲或▼键3秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET键保存退出。不按任何键，10秒后自动保存退出。
4、 内部参数设置（详见表4－1）

按SET 键3 秒进入菜单参数修改状态，上排窗口显示参数符号，下排显示参数值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET 键保存进入下一参数设置。不按任何键，10 秒后自动保存退出。
5、手动恢复出厂设置：
上电后，同时按SET 键与▼键约3 秒进入手动调节状态，下排第一字显“H”此时可按▲键或▼键设置输出功率的百分比；再同时按SET 键加▼键约3 秒可退出手动调节状态。

6、控制输出

仪表出厂时设置为位式控制，当测量湿度值＞（设定值+ ）时，仪表输出总、低断开（或无固态触发输出）OUT 输出指示灯灭；当测量湿度值＜（设定值－ ）时，仪表输出接通（或有固态触发输出），OUT 输出指示灯亮。

7、自整定
仪表首次在系统上使用，或者环境发生变化,发现仪表控制性能变差，则需要对仪表的某些参数如P、I、D 等数据进行整定，省去过去由人工逐渐摸索调整，且难以达到理想效果的繁琐工作，具体时间根据工况长短不一，整定方法如下：
首先设置好设定值，然后进入菜单，将设置为 ，此时AT灯亮，仪表进入自整定状态，将回差设为0.5～1 左右，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的 、 、 等参数并保存， 灯灭，仪表复位进入控制状态。

注：①仪表整定时中途断电，因仪表有记忆功能，下次上电会重新开始自整定。
      ②自整定中，如须要人为退出，将自整定参数AT设置为OFF即可退出，但整定结果无效。

七、产品型号意义

XMT □—6 □  7 □
美彩国际         1    2 3      4

1:为外型尺寸标号（mm）:
空: 160×80×85    开孔156×76      A: 96×96×80    开孔92×92
D: 72×72×80    开孔68×68      E: 48×96×75    开孔44×92
F: 96×48×75    开孔92×44      G: 48×48×110    开孔44×44
S: 80×160×85    开孔76×156      N：160×80×48    开孔156×76
B：60×120×110    开孔56×116      C: 80×120×35（壁挂式）

2: 操作显示方式：‘6’三键轻触开关设定，双排三位数字显示，PID 控制

3: 为附加报警:

‘0’无报警； ‘1’上限报警； ‘2’下限报警； ‘5’声音报警

4：后缀美彩国际空：继电器输出G：固态继电器输出

八、故障分析及排除

XMT*607系列湿度控制仪表采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。下表是XMT*607仪表在日常应用中的几个常见故障：
