一、概述

美彩国际XMT*608系列仪表为智能型双排三位显示仪表，分别显示测量值和设定值，仪表可多种信号输入，三键操作，采用二位式、PID控制；仪表参数设置简易，输入信息方便等功能，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。

二、技术参数

1、测量误差：±0.5%F.S±1字，附加冷端补偿误差≤±2℃
2、输入类型(可选)：CU50(-50～150)、PT100（-199～600）、K（-30～999）、E（-30～700）、J（-30～900）、T（-199～400）
3、继电器输出(无源)触点容量： AC220V 5A(阻性负载) 周期2～120秒可调
4、固态继电器驱动信号：电流≥15mA  空载电压≥9V，周期约2S
5、控制方式：PID、二位式（P=0）可选
6、工作电源：AC 85～242V  50/60Hz 、功耗＜3W，或其它特殊定货
7、仪表工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

三、仪表面板介绍

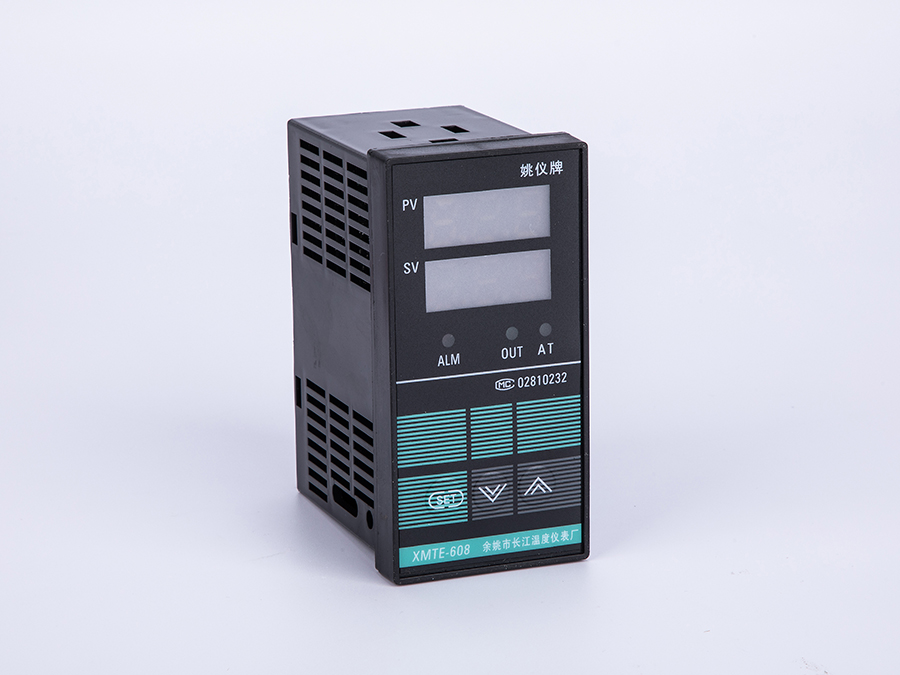

1、仪表面板（参考）

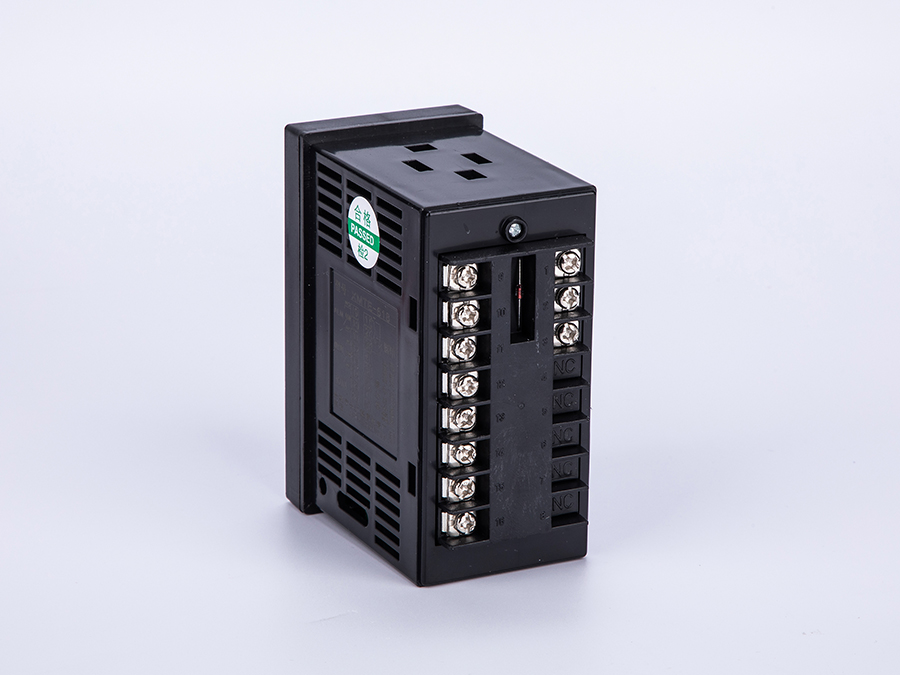

2、仪表接线（参考）

★仪表具体接线以仪表外壳上接线图为准

四、内部参数及流程图

表4-1

序号		提示符	名称	设定范围	说明	出厂值
0		-	温度设定值	由、决定	按▲或▼键3秒直接可修改设定值	50.0
一级菜单	1		上限报警	同上	超过报警点时有触点转换输出，同时报警灯亮（有报警功能时才有触点转换输出）	随机
	2		测量误差修正	-19.9~20.0	测量值有误差时可以通过此项值加或减修正	0.0
	3		比例带	0～99.9～200	其决定了系统比例增益的大小, 越大,比例的作用越小，过冲越小，但太大会增加升温时间；设置=0，仪表转为二位式控制状态	15.0
	4		积分时间	0～999	设定积分时间，以解除比例控制所发生之残余偏差,太大会 延缓系统达到平衡的时间,太小会产生波动。	240
	5		微分时间	0～200	设定微分时间，以防止输出的波动, 提高控制的稳定性。	30
	6		控制周期	2~120S	出厂时SSR为2秒；继电器为10秒	10
	7		主控回差	0.1～50.0	只有在二位式控制时(P=0)才有意义	1.0
	8		自整定参数	/	—关闭自整定功能；—开启自整定功能，选择后只对仪表在该工作状况下进行一次自整定后，即自动改回
	9		电子锁	0～50	当=0时，可修改所有参数； 当=1时，只能修改温度设定值； 当＞1时，不能修改所有参数	0
二级菜单	10		电子锁	0～50	同上	0
	11		输入类型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）；
	12		量程下限	起点到	设定值输入的下限值，不影响显示范围	0
	13		量程上限	到满量程	设定值输入的上限值，不影响显示范围	400
	14		滤波系数	0～50	是测量采样的软件滤波常数。常数大，测量值抗干扰能力强， 但使测量速度和系统响应时间变慢	20
	15		控制选择	0/1	0：反作用（加热输出）  1：正作用（制冷输出）	0

仪表流程图：

五、仪表操作

1、按照接线图接入电源、传感器及控制回路后通电，仪表开始自检，此过程持续1S。
2、仪表进行完自检后，即进入正常测控状态，上排PV窗口显示测量值，下排SV窗口显示设定值。
3、设定值更改
按▲或▼键3秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET键保存退出。不按任何键，10秒后自动保存退出。
4、 内部参数设置（详见表4－1）
(1) 一级菜单 ：按SET键3秒进入一级菜单，上排窗口显示参数符号，下排显示参数值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET键保存进入下一参数设置。不按任何键，10秒后自动保存退出。
(2) 二级菜单： 按SET键+▲键进入二级菜单，设置方法同上。
5、手动恢复出厂设置：若因客户误操作导致仪表参数错乱不知该如何修改时，可将仪表关电，再次上电前按住▼键不松仪表指示灯和数码管全亮，此时数码管会交替显示 ，大约闪烁三次后即可松手，此时仪表恢复到出厂值，客户可随自己的要求改动其所需参数值
6、自整定
首先设置好设定值，然后进入菜单，将回差设为0.5～1左右，将设置为 ，此时AT灯亮，仪表进入自整定状态，此时仪表为位式控制，经过三次上下振荡之后，仪表确定出新的 、 、 等参数并保存， 灯灭，仪表复位进入控制状态。
注：①仪表整定时中途断电，因仪表有记忆功能，下次上电会重新开始自整定。
      ②自整定中，如须要人为退出，将自整定参数AT设置为OFF即可退出，但整定结果无效。

六、产品型号意义

XMT □—6 □  8 □
        1    2 3  4  5

1:为外型尺寸及开孔尺寸（单位：mm）
空: 160×80×65       开孔152×76       A: 96×96×65       开孔92×92       B: 60×120×65       开孔56×116
D:72×72×65       开孔68×68       E: 48×96×65       开孔44×92       F: 96×48×65       开孔92×44
G: 48×48×65       开孔44×44       S: 80×160×65       开孔 76×156  N：160×80×48       开孔152×76
C：80×120×35（壁挂式）
2: 操作显示方式：‘6’三键轻触开关设定，双排三位数字显示，PID/位式控制
3: 为附加报警：‘空或0’无报警；    ‘1’上限报警；     ‘2’下限报警；  ‘5’声音报警
4：输入信号类型: ‘8’输入信号自由互换（暂无电压、电流信号输入）
5：后缀： 空：继电器输出  A：单项过零触发  G：固态继电器输出  T：带有时间控制功能  D：继电器为30A大功率

七、故障分析及排除

美彩国际XMT*608系列仪表采用了先进的生产工艺，出厂前进行了严格的测试，大大提高了仪表的可靠性。常见的故障一般是操作或参数设置不当引起的。若发现无法处理的故障，请记录故障现象并及时通知当地代理商或者与我们联系。表7-1是XMT*608系列仪表在日常应用中的几个常见故障：
