一、概述

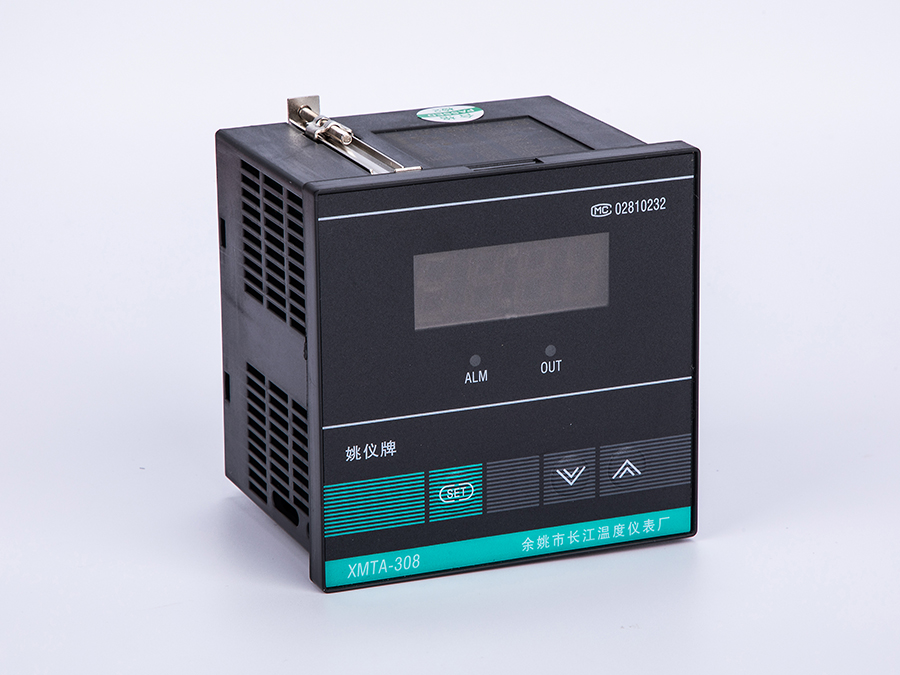

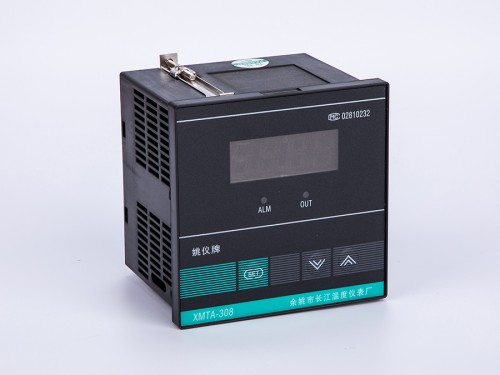

美彩国际XMT*-308系列仪表为智能型单排四位显示仪表，仪表可多种信号输入，仪表为三键操作，可采用二位式或PID控制，温度显示摄氏度、华氏度可转换，参数设置简易，输入信息方便等功能，广泛应用于机械、化工、陶瓷、轻工、冶金、石化，热处理等行业的温度自动控制系统。
二、主要技术参数
1、测量误差：±0.5%F·S±1 字，附加冷端补偿误差≤±2℃
2、输入类型（可选）：CU50(－50～150℃/－90～270℉)、PT100(－199～600℃/－199～1080℉)、K(－30～1300℃/－54～2340℉)、E(－30～700℃/－54～1260℉)、J(－30～900℃/－54～1620℉)、T(－199～400℃/－199～720℉）、S(－30～1600℃/－54～2880℉)
3、继电器输出(无源)触点容量： AC220V 5A(阻性负载) 周期2～120 秒可调
4、固态继电器驱动信号：电流≥15mA 空载电压≥9V，周期约2S
5、工作电源：AC85V～242V，50/60HZ 功耗＜3W 或客户要求其他电压范围
6、工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

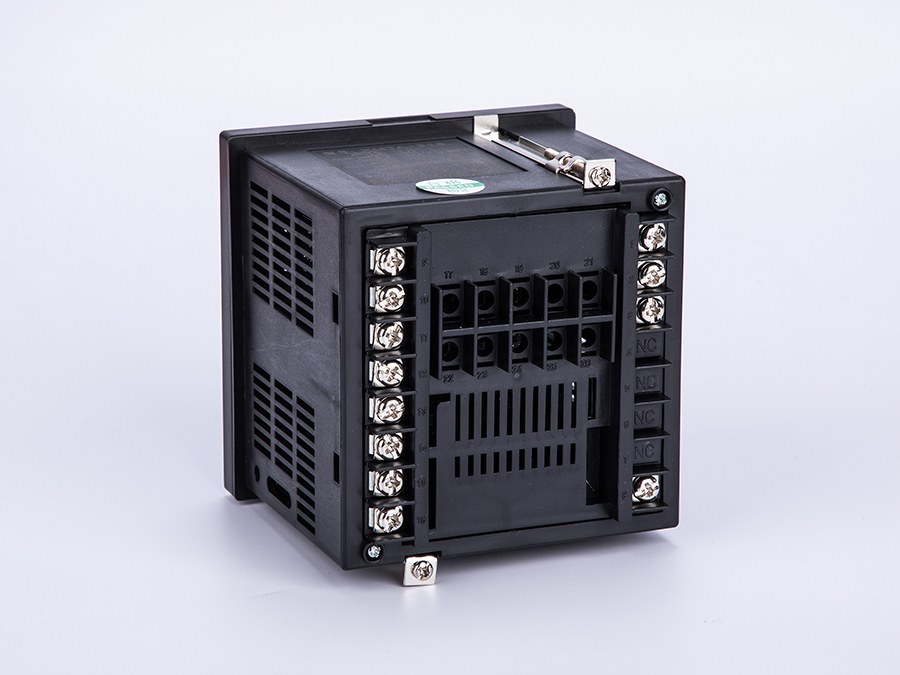

三、仪表面板及接线
★仪表具体接线以仪表外壳上接线图为准
四、产品型号定义
XM □ □—3 □ 8 □
美彩国际 1 2 3 4 5 6
美彩国际1:Z：单显示型 T：显示控制型
2:为外型尺寸标号（mm）:
| 型号 | 外型尺寸 | 开孔尺寸 | 型号 | 外型尺寸 | 开孔尺寸 | 型号 | 外型尺寸 | 开孔尺寸 |
| 空格 | 160×80×85 | 152×76 | A | 96×96×85 | 92×92 | D | 72×72×100 | 68×68 |
| E | 48×96×85 | 44×92 | F | 96×48×85 | 92×44 | G | 48×48×110 | 44×44 |
| S | 80×160×85 | 76×156 | (N) | 160×80×48 | 152×76 | C | 80×120×35 | 壁挂式 |
| FC | 76×35×77 | 70×29 | L | 76×35×77 标准DIN 导轨安装 | ||||
3: 操作显示方式： ‘3’三键轻触开关设定，单排数字显示，PID 控制
4: 为附加报警: ‘空或0’无报警； ‘1’上限报警； ‘2’下限报警
5：输入信号类型: ‘8’输入信号自由互换
6:后缀: 空：继电器输出 G：固态继电器输出 T：时间控制 A：单相过零触发 D：大屏显示
