一、概述

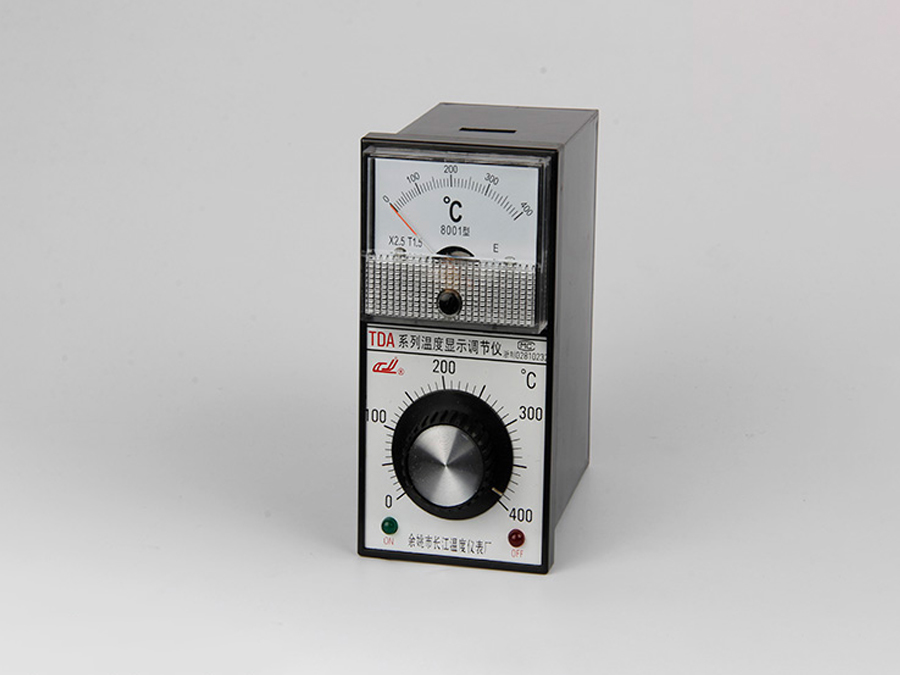

XMT*系列数字仪表为指针显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。

二、技术性能

1、显示方法： 指针显示被测值
2、显示误差：≤1.0%FS±1字
3、设定点偏差：≤1.0%FS
4、热电偶冷端补偿：0～50℃内误差＜2℃
5、时间比例调节：比例带1%～3%，周期：30S±10S
6、输出触点容量：交流220V 3A（阻性负载）
7、工作电源：90VAC－242VAC，50HZ/60HZ
8、功耗小于3W
9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合

三、型号意义

□ T □  － □  □  □  □

1    2      3   4   5   6

1：显示控制方式：“XM”表示数字指示；“空格”表示指针表头指示

2：外型尺寸标号(mm) :

美彩国际DW:160*80*90；   EA:96*96*95；   DA:60*120*100；  ED:72*72*120；

DE:48*96*100；   EB:48*96*110；  E:48*48*100；    E-96:96*96*130；

美彩国际3：操作显示方式：‘0’表示无温度指示，只有控制设定或只有控制偏差指示；‘1’和‘2’电位器设定全量程显示

4：主控制方式

‘0’继电器常开常闭触电输出,二位式指示控制；     ‘3’继电器常开常闭触电输出,二位式指示控制

5：附加报警

‘空或0’：无报警；               ‘1’：单个报警(上限触点报警)；

6：输入信号分类：

‘1’热电偶(K,S,E,J,B,N,T)；     ‘2’热电阻(PT100,Cu50)；
