一、性能指标

1、显示方式：四位LED显示
2、计时范围：0.01～99.59S/M/H
3、触点输出容量：a.c.220V    4A(阻性负载)
4、计时精度：1.0%
5、控制范围：99.59S、99分59秒、99时59分；
6、电源供电:a.c.240V ±10%  50Hz    功耗：0.5~2W
7、输出触点容量：交流220V    3A（阻性负载）
8、外型及开孔尺寸（mm）：48×48×110    44×44
美彩国际9、工作环境：二级污染环境下，温度在－5～50℃，相对湿度在15%~85%RH的无腐蚀性气体场合可正常使用。

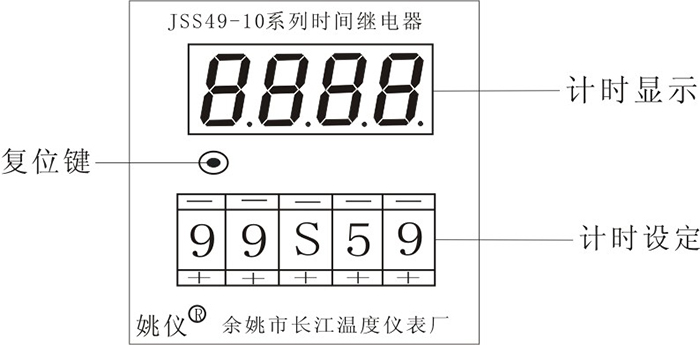

二、仪表面板

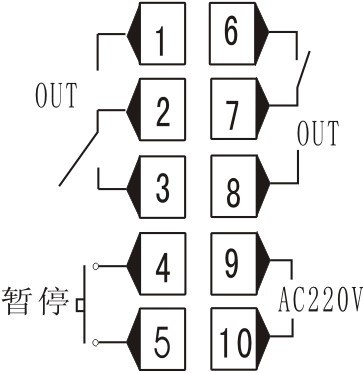

三、端子接线

四、使用方法

首先将仪表按接线图接线，并把拨码拨至需控制时间，计时单位秒、分、小时可任意设定；仪表上电，仪表即从0.0开始往上计时，中间数码管小数点将进行秒闪，到达设定时间后，仪表停止计时，两组继电器同时吸合，如果中途改变设定时间，按修改后的设定时间计时。
复位功能：按仪表面板上复位键时仪表会从新计时
暂停功能：短接4,5脚时计时会暂停，当断开4.5时仪表会在原来的时间继续计时。
