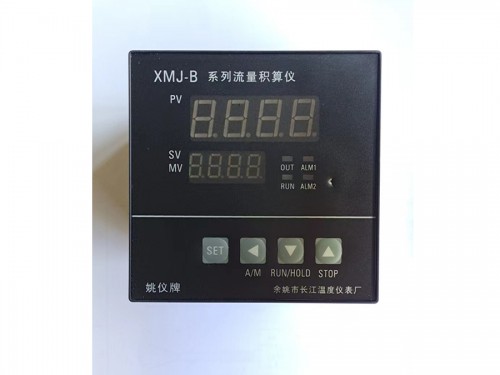

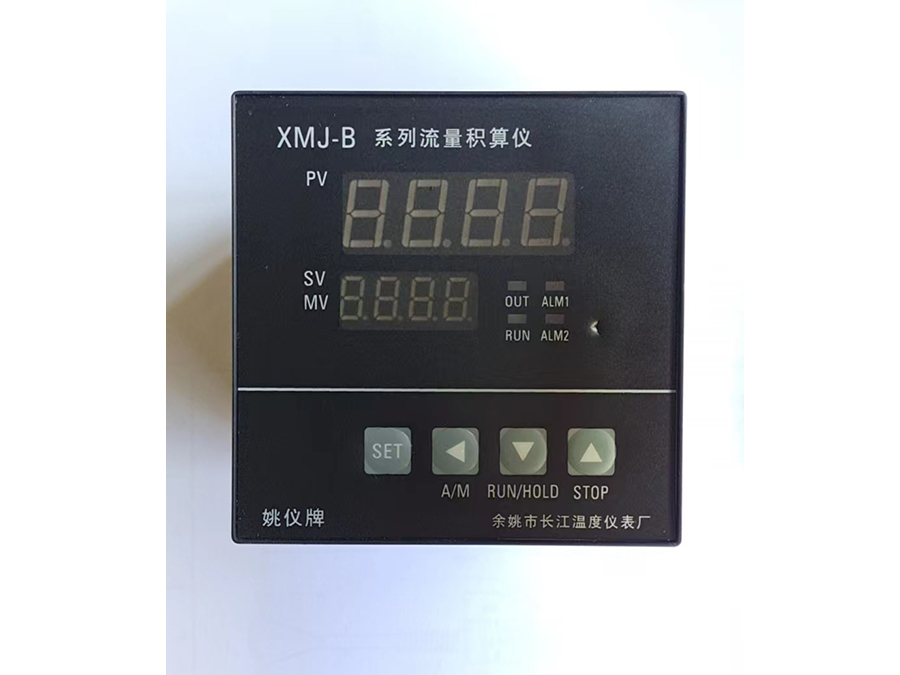

一、概述

XMJ*-B型流量积算仪可对物质的质量、体积、长度进累积计算、并可进行批量控制。仪表功能丰富，编程简便、抗干扰性好、可靠性高。主要特点如下：

美彩国际可编程输入规格，流量输入信号可编程为1~5V、0~5V、4~20mA及频率等，也可以定制特殊输入规格，温度信号可编程输入为Pt100热电阻、K、E、J型热电偶或标准电流信号，压力信号可为标准电压或电流信号。

仪表输出采用模块化结构设计，可实现瞬时流量、温度及压力的上、下限报警功能，并具备变送输出、通讯、24V/12V电压输出等多种功能。

具有8位累积器及4位瞬时测量值显示，可选择开方/不开方处理及设置任意范围的小信号切除功能。

具备完整的温压补偿功能，通过编程可实现一般气体、饱和蒸汽、过热蒸汽及液体的温压补偿运算。采用查表方式对蒸汽进行补偿运算，具有较高的精度。并可依照用户要求扩充补偿公式实现特殊功能，如对热量或其他物理量的累积。

作为批量控制器使用时，仪表用有独立的4位控制累积器及12位总累积器，及专门的显示状态，功能强大，操作方便。

先进的运算方式，保证频率信号即使在频率很低时也有足够的流量运算精度。

二、技术规格

美彩国际本仪表使用以下单位，用户如使用其它单位应调整至与本仪表单位相同。

频率单位：HZ

温度单位：℃

压力单位：MPa（显示格式为×.×××或××. ××）,特殊要求时可选KPa美彩国际(显示格式为×××.×或××××)

累积速率时间：单纯做流量累积时固定为1小时(h)，做批量控制时单位可自由设置。

瞬时流量单位：用参数可定义不同的单位，如立方米/小时、千克/每小时、吨/小时等，数值小数点位置可任意设置。

累积流量单位：单位及分辨率与瞬时流量相同，例如：瞬时流量保持为100.0t/h的数值不变，如果累积速率时间为1小时，则1小时后累积流量的增加值为100.0t。

流量输入规格：

频率（安装频率输入信号模块）：0~3200Hz，信号低电平范围0~1V，高电平3~24V

电压（安装电压信号输入模块）：1~5V，0~5V

电流（安装电流信号输入模块）：4~20mA、0~20mA、0~mA

美彩国际其它（安装特殊模块）：定制特殊规格信号输入（需要额外付费）

温度输入规格：

热电偶：K（0~999℃），E（0~800℃），J（0~999℃）

热电阻：Pt100（-200~+600℃）

电压：0~1V、0.2~1V（分别外接100欧或50欧分流电阻可实现0~10mA或4~20mA输入）

压力输入规格：

美彩国际电压：1~5V，0~5V（分别外接250欧或500欧分流电阻可实现0~10mA或4~20mA输入）

美彩国际测量精度：对温度、压力、频率、瞬时流量（未经温压补偿）的测量精度为0.2%FS。

温压补偿方式：

一般气体：温度压力补偿（用理想气体状态方程运算）

饱和蒸汽：温度补偿（查表，温度范围：100℃~276℃）

饱和蒸汽：压力补偿（查表，绝对压力范围：0.1~3.2MPa）

过热蒸汽:温度压力补偿(查表,适用温度及压力范围：150~590℃，0.1~22MPa)

一般液体：仅用温度补偿，PA补偿系数。

扩充运算公式:允许用户定制特殊功能的运算公式：

温压补偿运算精度：典型运算误差小于0.3%FS，运算后仪表整体典型误差不超过0.5%FS。

累积运算误差：小于0.01%

电源：100~240VAC/50~60Hz

电源消耗：<5W

环境温度：0~50℃

三、仪表使用注意事项及仪表维护

美彩国际仪表在使用前必须按仪表接线图正确接线（请特别注意电源接线）。上电后，必须对仪表输入/输出参数进行正确设置，才能投入使用。供货方可按用户要求设置仪表参数，请用户在订货时注时输入/输出规格及要求。

仪表每年应进行一次计量检定，如果仪表误差超出范围，通常都是由于潮湿、灰尘或腐蚀气体所导致，可对仪表内部进行清洁及干燥处理，通常这样都能解决问题，尽量不要采用修改Sc参数的方法来进行修正仪表误差，本系列仪表是一种免维护仪表，不提供用户重新校正仪表的操作，它采用自动调零技术可长期使用不会产生任何零漂，采用数字校正技术则消除了稳定性较差的可调电阻，所以仪表本身不会因使用时间增加而产生误差，一般的误差可能来自潮湿和腐蚀造成，应通过干燥和清洁来恢复精度而非重新校正。如果干燥和清洁无法恢复精度，应将此仪表视同故障仪表送回厂方检修。

本系列仪表提供出厂日起18个月的保修时间，如果是用户使用不当造成的损坏，或已超过保修期，则需适当收取维修费用。

如使用中遇到任何问题，可拨打技术服务电话进行咨询，我们将随时为您解决所遇到的问题。

四、仪表型号

XMJ□-B 808 □ □ □ □ □ □
美彩国际①            ②  ③ ④ ⑤ ⑥ ⑦ ⑧

①: 外型及开孔尺寸（mm）：
空：160×80×110     152×76       S：80×160×110  76×152
A：96×96×85       92×92         E:48×96×80    44×92
F：96×48×80       92×44

②：808
美彩国际万能输入，四键操作，双排四位LED显示

后缀：

输出方式：

③：第一继电器输出（AL1）

美彩国际   空：无输出       H1：瞬时流量继电器上限报警     L1: 瞬时流量继电器下限报警

④：第二继电器输出（AL2）

美彩国际   空：无输出       H2：瞬时流量继电器上限报警     L2: 瞬时流量继电器下限报警

美彩国际   B: 累积流量上限报警

⑤：通讯功能输出（COMM选其一）

美彩国际   空：无输出       K1：RS485通讯输出             K2：RS232通讯输出

⑥：变送输出

美彩国际   空：无变送输出    C：0～10mA或4～20mA标准电流变送输出

⑦：流量输入信号（选其一）

    F：频率信号输入                          U：电压信号输入（0～5V、1～5V）

I：电流信号输入（0～10mA、4～20mA）

⑧：变送器配电电源输出

    空：无输出    V：DC24V
