一、概述：

D 系列智能电工仪表（数字电流表、数字电压表、频率表、转速表等等）是一种多功能组合型仪表，适用于电力电网、自动化控制系统的现场监测显示和自动化调度远动装置的遥控遥测，其作用是将电网中的电参量如电流、电压、三相功率、频率等值，同微电脑运算后经A/D 转换后输出标准的电流或电压变送信号。另外该系列仪表还带有RS232 或RS485 通讯接口与远距离数据终端TRU 相连。

二、主要技术参数

1. 美彩国际精度等级： 0.5%F·S±1B

2. 显示位数：4 位

3. 标称输入：交流电流/电压：0～5A/0～500V 直流电压：0～199.9V 0～1000V

4. 功耗：≤3W

5. 工作电源：AC85～242V，50HZ

6. 美彩国际工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

三、仪表面板及接线

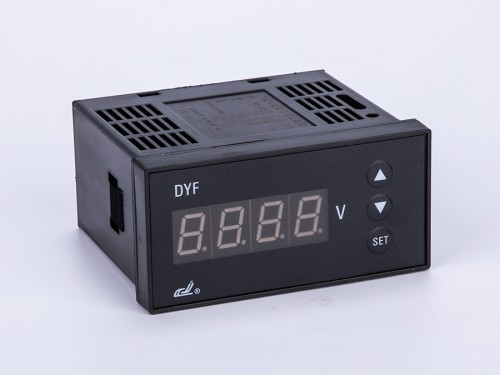

1、仪表面板(参考)

三、仪表面板及接线

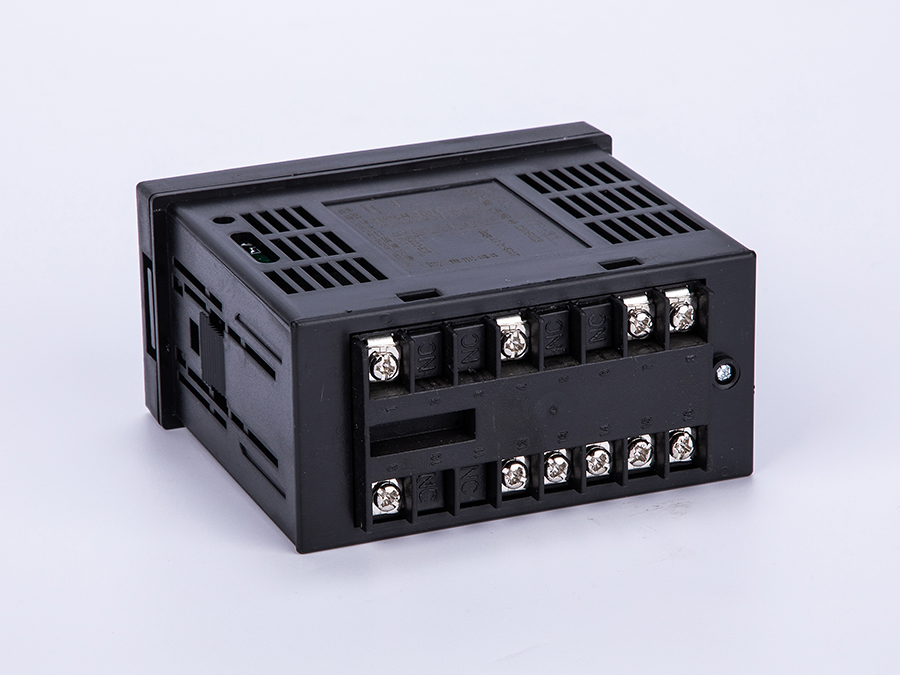

2、仪表接线（参考）

★DRD-R、DRA-R 转速表：当仪接线端3、4 短接时，测高速转数，仪表显示无小数点；3、4 断开时，测慢速转数，仪表显示小数点。建议500 转/分以上，请选择高速测量。

四、仪表操作

美彩国际1、内部参数(仅电流、电压表下列参数)

序号	提示符	名称	设定范围	说明	出厂值
0		密码锁	0～255	Lock=18 时，可修改所有参数值	18
1		显示精度	0～3	dp＝0 时，无小数点；dp＝1 时，小数点在十位 dp＝2 时，小数点在百位；dp＝3 时，小数点在千位	0
2		设定量程上限	－	美彩国际设定范围由dp 决定：分别为9.999、 99.99、999.9、9999	－

2、操作流程图：

美彩国际3、按照接线图正确接线，通电后仪表开始自检，此过程持续1S。

美彩国际4、内部参数设置（参数定义见参数表）：

美彩国际按SET 键3 秒进入内部参数设置状态，先显示参数符号，等待2 秒钟后显示参数值，按▲、▼键修改参数值，按SET 键保存进入下一参数设置，直至设定完成退出。不按任何键10 秒钟后自动保存退出。

美彩国际5、电流、电压表：当开始测量前，若仪表显示有偏差，可同时按SET＋▲＋▼键做归零调节（请谨慎使用该功能）。

五、仪表选型

D □ □－ □ □ □－□
   ① ②    ③ ④ ⑤   ⑥

①：功能类型： L：电流表     Y：电压表     W：有功功率表     R：转速表     F：频率
U：无功功率表     H：周波表     D：电量表     X：功率因素表

②：外型及开孔尺寸（mm）：
T：160×80×85 156×76      A：96×96×90 92×92      D：72×72×90 68×68
美彩国际E：48×96×75 44×92      F：96×48×75 92×44      G：48×48×105 44×44

③：操作显示方式： 3：单排显示，三键轻触键操作

④：控制输出： 0：无报警      1：一组报警      3：二组报警      4：PID 位式控制
5：PID 固态控制      6：PID 可控硅移相控制      7：PID 可控硅过零控制
8：可控硅三相过零控制      9：4～20mA 控制输出

⑤：输入标称值：
无：交流电流时为5A 输入，交流电流为0－9999 任意设定，适用于所有互感器电流表；
直流电流时为75mV 输入，直流电流表适用所有分流块0－9999 任意设定；
交流电压为0－500.0VAC；
直流电压为0－1000VDC；
 10：0～10A      400：0～400V      0.2：0～200mA

美彩国际⑥：后缀：K－带RS485 通讯功能

六、故障分析及排除
