XMTG-908
- 产品型号：XMTG-908系列
- 产品规格：XMTG-918，XMTG-918C（4-20mA），XMTG-918B（移项触发），XMTG-918K（485通讯），XMTG-918P（30段可编程），XMTG-908P（64段可编程仪表）
- 外观尺寸：48（宽）*48（高）*110（深）mm
一、概述
本仪表由单片机控制，具有热电阻、热电偶等多种信号自由输入，五种输出方式只须插上相应模块即可，正反控制任意设置；提供了四种报警方式；手动自动切换，主控有两位式、PID 两种控制方式，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。
二、主要技术指标
基本误差： ±0.5%F.S±1 个字
美彩国际冷端补偿误差：≤±2.0℃
美彩国际采样周期： 0.5 秒
控制周期： 继电器输出时的控制周期为2～120 秒可调，其它为2 秒。
美彩国际继电器触点输出： AC220V/5A（阻性负载）或AC220V/0.3A(感性负载)
驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V
驱动可控硅脉冲输出：幅度≥3V，宽度≥40us 的移相或过零触发脉冲
连续PID 调节模拟量输出： 0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω)，或0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ)
电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货
工作环境： 温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所
三、型号定义
XMT □ 9 □ 8 □
⑴ ⑵ (3) (4) (5)
⑴ 外型及开孔尺寸（mm）：空格：160×80×120 152×76； A：96×96×110 92×92；
D：72×72×110 68×68； E：48×96×110 44×92； F：96×48×110 92×44；
S：80×160×120 76×156； G：48×48×110 44×44
⑵ 系列号
⑶ 附加报警：‘0’：无报警； ‘1’：上限报警； ‘2’：下限报警； ‘5’：声音报警；
‘3’：二组报警（上限报警、下限报警、正偏差报警、负偏差报警任意设置）。
⑷ 输入信号类型：‘8’：输入信号自由互换
⑸ 主控制方式：‘空格’：继电器常开常闭触点输出； ‘A’：单相过零触发调节；
‘A3’：三相过零触发调节； ‘B’：单相移相触发调节； ‘B3’：三相移相触发调节；
‘C’：0～10mA 或4～20mA 连续电流输出； ‘G’：固态继电器调节输出；

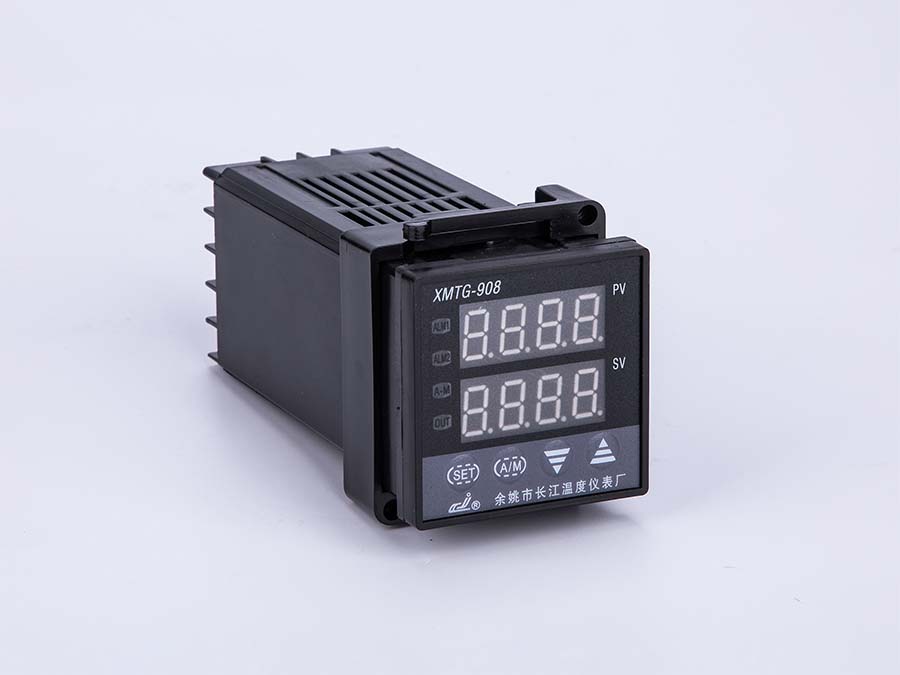

四、面板说明（参考）
（1）PV 显示窗：正常显示情况下显示温度测量值；在参数修改状态下显示参数符号。
（2）SV 显示窗：正常显示情况下显示温度给定值；在参数修改状态下显示参数值。
（3）ALM1 指示灯：当此指示灯亮时，仪表对应ALM1继电器有输出。
（4）ALM2 指示灯：当此指示灯亮时，仪表对应ALM2继电器有输出。
（5）AT 指示灯：当仪表自整定时此指示灯亮。
（6）OUT 指示灯：当此指示灯亮时，仪表OUT 控制端
有输出。
（7）功能键：按键3S 可进入参数修改状态；按一下放开后进入给定值修改状态（上排显示窗显示符号SP）。
（8）移位键：在修改参数状态下按此键可实现修改数字的位置移动；按3S 可进入或退出手动调节。
（9）数字减小键：在参数修改、给定值修改或手动调节状态下可实现数字的减小。
（10）数字增加键：在参数修改、给定值修改或手动调节状态下可实现数字的增加。
