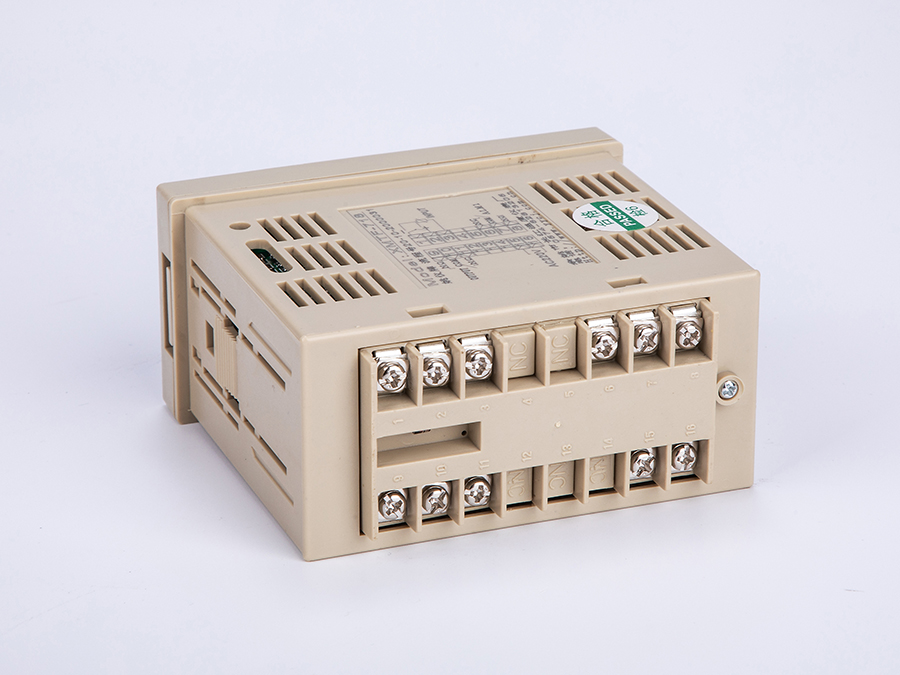

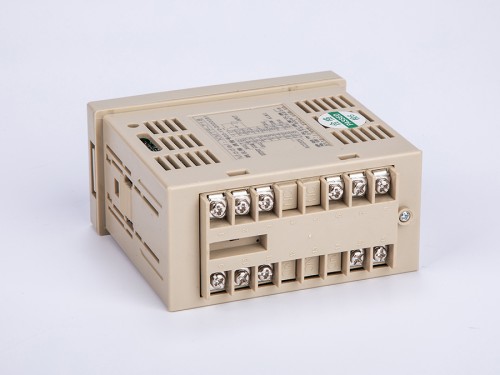

一、概述

美彩国际本仪表由单片机控制，具有热电阻、热电偶等多种信号自由输入，五种输出方式只须插上相应模块即可，正反控制任意设置；提供了四种报警方式；手动自动切换，主控有两位式、PID 两种控制方式，在各种不同的系统上，经仪表自整定的参数大多数能得到满意的控制效果，具有无超调，抗扰动性强等特点。

二、主要技术指标

1、基本误差： ±0.5%F.S±1 个字
2、冷端补偿误差：≤±2.0℃
3、采样周期：0.5秒
4、控制周期：继电器输出时的控制周期为2～120 秒可调，其它为2秒。
5、继电器触点输出： AC220V/5A（阻性负载）或AC220V/0.3A(感性负载)
6、驱动固态继电器信号输出：驱动电流≥15mA，电压≥9V
7、驱动可控硅脉冲输出：幅度≥3V，宽度≥40us 的移相或过零触发脉冲
8、连续PID 调节模拟量输出： 0～10mA(负载500±200Ω), 4～20mA(负载250±100Ω), 或0～5V(负载≥100kΩ), 1～5V(负载≥100kΩ)
9、电源：AC85V～242V（开关电源）, 50/60Hz，或其它特殊定货
10、工作环境： 温度0～50.0℃,相对湿度不大于85%的无腐蚀性气体及无强电磁干扰的场所

三、型号意义

XMT □   7  □   8   □
美彩国际       (1)  (2) (3) (4) (5)

(1) 外型及开孔尺寸（mm）：
空格：160×80×80 152×76;      A：96×96×80 92×92；
D：72×72×100 68×68;      E：48×96×80 44×92；
F：96×48×80 92×44;      G：48×48×110 44×44
美彩国际S：80×160×80 76×156；

(2) 系列号

(3) 附加报警：‘0’：无报警； ‘1’：上限报警； ‘2’：下限报警； ‘5’：声音报警；
‘3’：二组报警（上限报警、下限报警、正偏差报警、负偏差报警任意设置）。

(4) 输入信号类型：美彩国际‘8’：输入信号自由互换

(5) 主控制方式：‘空格’：继电器常开常闭触点输出；      ‘A’：单相过零触发调节；
‘A3’：三相过零触发调节；      ‘B’：单相移相触发调节；      ‘B3’：三相移相触发调节；
美彩国际‘C’：0～10mA 或4～20mA 连续电流输出；      ‘G’：固态继电器调节输出；

四、面板说明（参考）

(1) PV 显示窗：正常显示情况下显示温度测量值；在参数修改状态下显示参数符号。
(2) SV 显示窗：正常显示情况下显示温度给定值；在参数修改状态下显示参数值。
(3) ALM1 指示灯：当此指示灯亮时，仪表对应ALM1继电器有输出。
(4) ALM2 指示灯：当此指示灯亮时，仪表对应ALM2继电器有输出。
(5) AT 指示灯：当仪表自整定时此指示灯亮。
(6) OUT 指示灯：当此指示灯亮时，仪表OUT 控制端有输出。
(7) 功能键：按键3S 可进入参数修改状态；按一下放开后进入给定值修改状态（上排显示窗显示符号SP）。
(8) 移位键：在修改参数状态下按此键可实现修改数字的位置移动；按3S 可进入或退出手动调节。
(9) 数字减小键：在参数修改、给定值修改或手动调节状态下可实现数字的减小。
(10) 数字增加键：在参数修改、给定值修改或手动调节状态下可实现数字的增加。

五、参数代码及符号
