一、概述

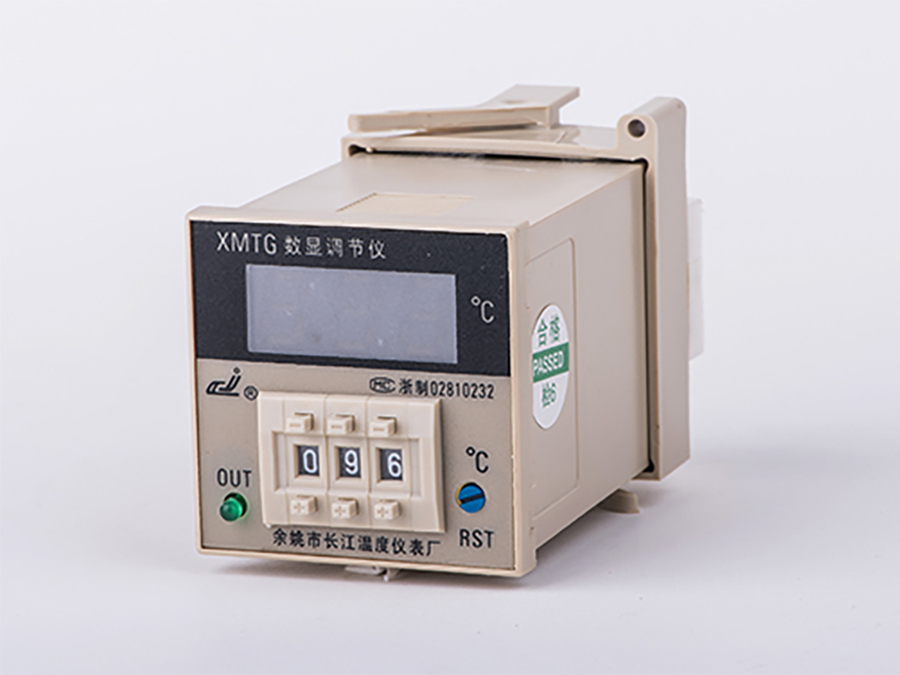

美彩国际XMT*系列数字仪表为三位或四位数码管显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例、可控硅连续调节式、位式PID、PID 连续调节等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、技术性能

1、显示方法：LED 数码管直接显示被测值
2、显示误差：≤1.0%FS±1 字
3、设定点偏差：≤1.0%FS
4、热电偶冷端补偿：0～50℃内误差＜2℃
5、时间比例调节：比例带1%～3%，周期：30S±10S
6、输出触点容量：交流220V 3A（阻性负载）
7、工作电源：90VAC－242VAC，50HZ/60HZ
8、功耗小于3W
9、工作环境：温度0～50℃,相对湿度＜85%RH 的无腐蚀性气体场合
10、重量：约0.6KG

三、安装：仪表外形尺寸

仪表安装至粗腰在安装屏上按开孔尺寸开一小孔后，把仪表塞入孔内，把附来的安装板分别装入仪表上下或左右安装口，再把安装螺丝钉紧固即可，注意螺丝不可旋得过紧，以免损坏壳体。

四、仪表原理：

美彩国际如下图原理框图中，由热电偶、热电阻等传感器送来的电信号在测量桥路中进行冷端自动补偿后，送入放大器把信号进行放大，放大后的信号经A/D 转换成频率并送入单片机，经信号数字处理，一路数字显示，另一路接收到调解网络信号，进行规定的比较运算，同时输出一个需要的控制信号和工作状态指示。

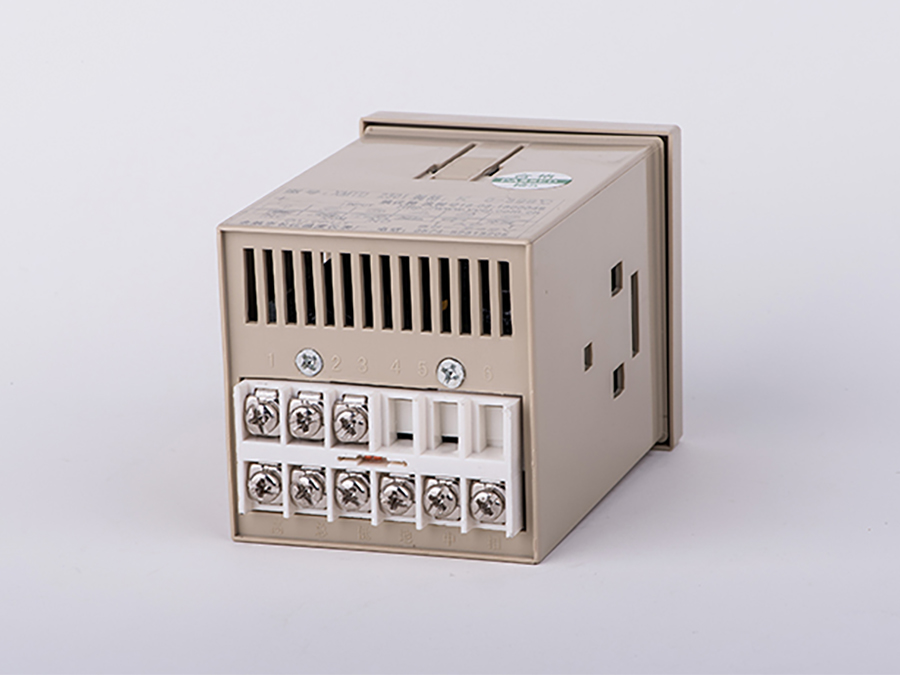

五、仪表接线

六、使用与调整

1、XMZ□型：
根据仪表接线图，正确接上电源和传感器，即能显示被测量温度值，无需调整。

2、A．XMT□-101、102 型：
美彩国际 将仪表接妥后，把开关拨往“设定”位置旋转设定电位器，此时数字显示的是所需温度值。调好后，把开关调往“测量”位置，此时数字显示的是实际温度值。

B.XMT□-2001、2002 型：
美彩国际 仪表连接妥后，将数码开关拨至所需设定温度值，此时数字显示的是实际温度值。当实际温度值低于设定值时，绿灯亮，继电器的‘总’、‘低’接通，‘总’、‘高’断开；当实际温度值到达或高于设定值时，红灯亮，继电器的‘总’、‘高’接通，‘总’、‘低’断开。

3、A．XMT□-1201、1202 型：
美彩国际 将仪表连接妥后，把开关拨至“下限设定”的位置，再旋转相对应的下限设定电位器，此时数字显示的是所需的下限温度值，再把开关拨往“上限设定”位置，旋转相应的上限设定电位器，此时显示的是所需的上限温度值，再把开关拨往“测量”位置，数字显示的是实际温度值。

B．XMT□-2201、2202 型：仪表接妥后，数码开关拨至所需设定温度值，此时数字显示的是实际温度值。
当实际温度值低于下限设定值时，绿灯亮，上下限继电器均‘总’、‘低’接通，总’、‘高’断开；当实际值达到或超过下限设定值而仍低于上限设定值时，绿灯、红灯均熄灭，下限继电器‘总’、‘高’接通，‘总’、‘低’断开，上限继电器仍为‘总’、‘低’接通，‘总’、‘高’断开；当实际温度值达到或超过上限设定值时，上下限继电器均为‘总’、‘高’接通，‘总’、‘低’断开。
一般用作温度控制时可把下限继电器的输出作辅助加热控制，上限作主加热控制，也可把下限继电器输出作温度控制，而把上限继电器输出作超温报警。

4、XMT-□1601/2、2601/2、1701/2、2701/2 型：
美彩国际 仪表接妥后，设定同“2”.当实际温度值低于比例带时，负载上的加热电压为供电电压的90%以上，温度上升。当进入比例带后，负载上的加热电压逐渐下降，直至降到供电电压的5%以下，由于该仪表是采用改变加热功率来改变温度值的调节方式，所以当散热功率和加热功率平衡时，温度可稳定在某一值上。如稳定值与所需值有偏差（这与加热器功率、散热情况有关）可转动“手动再调”电位器，直至与所需值相符即可。一般控温精度可优于0.1℃（如发现负载二端电压有抖动现象，可把仪表二根输出线对调），并保证可控硅元件的温度低于80℃。

5、XMT-□1301/2、2301/2 型：
当实际温度未进入比例带时，继电器的总’、‘低’接通，‘总’、‘高’断开，负载升温，当进入比例带后，继电器开始有规律地进入开关动作，温度越高，总低通时间越短，反之亦然，仪表用改变负载平均加热功率的办法来改变温度，其他使用方法同XMT-□2601或2602。

6、XMT□-1901/2、2901/2 型：
当实际温度未进入比例带时，输出为10mA 信号，负载升温，进入比例带后，输出电流逐渐减少，直至降到0.2mA 以下。仪表用P、I、D 调节方式通过配接ZK 型可控硅电压调整器，改变可控硅导通角用来改变负载加热功率。其它使用方法同XMT-□2601 或2602。

7、XMT151/152XMTA/XMTD2501/2502 型
本系列仪表主要针对位式控制（2001/101 等型）和时间比例控制（2301/131 等型）开机后首次温度过冲大，平衡控温温度上下波动幅度深而设计。改进后采用时间比例P，积分 I，微分D 控制方式：应用微电脑技术设置而控制输出仍用继电器通断输出，即二位PID 控制。该仪表可直接替换位式控制，和时间比例控制仪表，并且接线方式完全相同，且控制精度较高。
本系列仪表控制精度较高，首次过温度+1℃平衡控温后温度波动幅度不超过±0.5℃，控制精度0.3%
美彩国际 使用方法：把面板设定数模开关设定为所需温度即可，无需进行人工手动调节（RESET）键。
