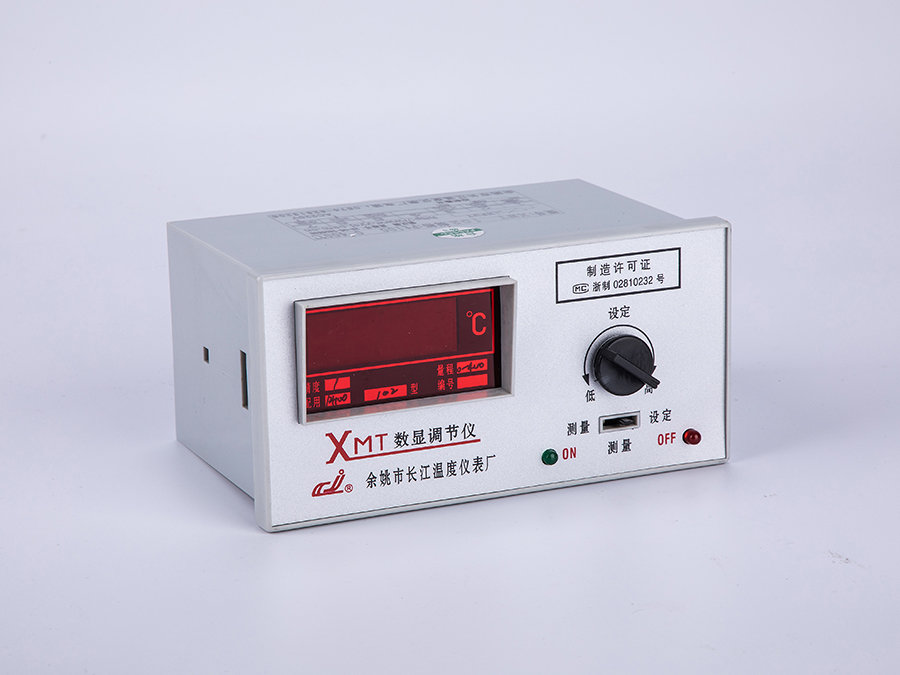

常用型号举例：XMT-101（参考产品选型说明）

一、概述

美彩国际XMT*系列数字仪表为三位或四位数码管显示，并应用了独特的抗干扰技术，具有精度高、可靠性好、抗震性强、安装方便，并有二位式、三位式、上下限位差、时间比例、可控硅连续调节式、位式PID、PID连续调节等多种控制方式、根据需要还可增加超温报警功能，可广泛应用于冶金、化工、电子、机械、纺织、塑料、制冷、医疗、电炉烘箱等轻、重工业部门用作温度测量和自动控制。配上相应的传感器也可用于压力、流量、液位等参数的显示和控制。

二、技术性能

美彩国际1、显示方法： LED数码管直接显示被测值

美彩国际2、显示误差：≤1.0%FS±1字

美彩国际3、设定点偏差：≤1.0%FS

4、热电偶冷端补偿：0～50℃内误差＜2℃

5、时间比例调节：比例带1%～3%，周期：30S±10S

6、输出触点容量：交流220V 3A（阻性负载）

7、工作电源：90VAC－242VAC，50HZ/60HZ

8、功耗小于3W

美彩国际9、工作环境：温度0～50℃,相对湿度＜85%RH的无腐蚀性气体场合

三、型号意义

X M   □    □  －   □     □     □    □

1     2         3     4      5     6

1：显示控制方式：“T”调节仪；“Z”单显示仪表

美彩国际2：外型尺寸标号:空：160×80×50   开孔 152×76； A：96×96×150    开孔 92×92

B：60×120×150  开孔 56×116； D：72×72×110    开孔 68×68

E：48×96×110   开孔 44×92；  F：96×48×110    开孔92×44

美彩国际G：48×48×110   开孔 45×45；  H：80×160×150  开孔 76×156

3：操作显示方式:‘1’电位器设定，全量程显示；‘2’按式数码开关设定，全量程显示

4：主控制方式:‘0’二位式调节；     ‘1’二位式调节（死区加大调节）控制

‘2’三位式调节；     ‘3’时间比例调节；   ‘5’固态继电器调节

‘ 6’单相移相触发调节；   ‘  7’单相过零触发调节

美彩国际‘8’三相过零触发调节；     ‘9’连续PID标准电流信号输出

5：附加报警:‘空或0’：无报警;‘1’：上限触点报警  ；2’：下限触点报警 ；‘3’：上、下限触点报警；

6：输入信号分类：1’热电偶； ‘2’热电阻；‘3’mV信号  ；  ‘4’电阻信号
