一、技术指标

1. 输入类型：热电偶：K、E、J、PT100
2. 测温范围： K（0～999℃）E（0～800℃）J（0～999℃ Pt100（-199～600℃）
3. 显示精度：±1%F·S
4. 控制方式：二位式或回差控制
5. 输出方式：继电器常开常闭触点AC220V/10A 或AC220V 20A（特殊订购）
6. 工作电源：AC90～242V  50Hz/60Hz或DC24V（特殊订购） 功耗：小于4W
7. 工作环境：0~50℃，湿度≤85％RH，无腐蚀性及无强电磁辐射场合

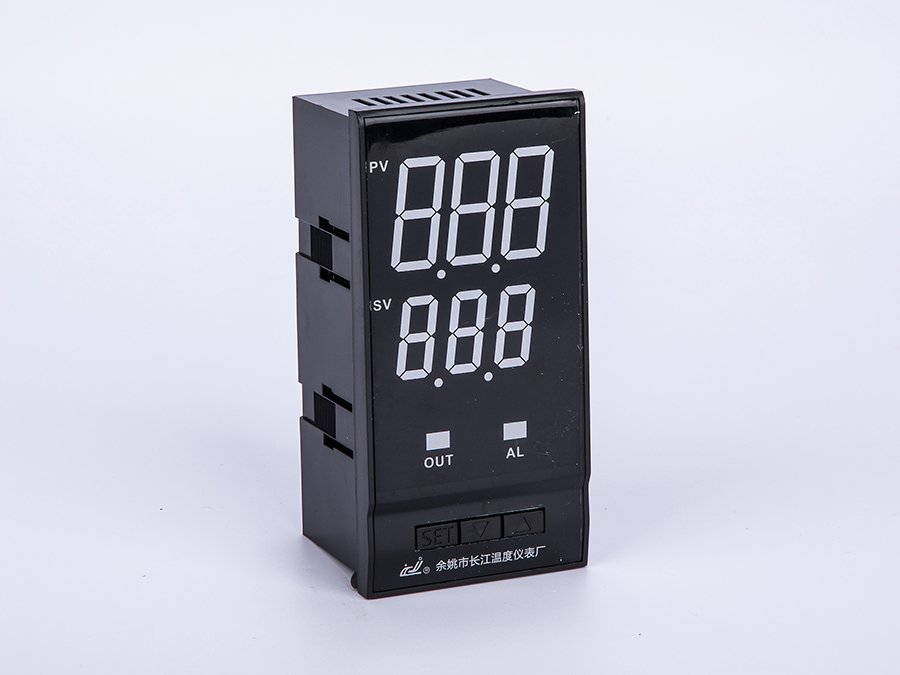

二、面板介绍

三、内部参数表

提示符		名称	设定范围	说明	出厂值
1		温度设定值	由、决定	按▲或▼键3秒直接可修改设定值	50
一级菜单
2		测量误差修正	-20~20	测量值有误差时可以通过此项值加或减修正	0
3		主控回差	1~50		1
4		上限报警	同上	超过报警点时有触点转换输出，同时报警灯亮（有报警功能时才有触点转换输出）	随机
5		输入类型	－	K（）、E（）、J（）PT100（）
6		量程下限	起点到	设定值输入的下限值，不影响显示范围	0
7		量程上限	到满量程	设定值输入的上限值，不影响显示范围	400

四、操作方法

1、设定值更改

美彩国际按▲或▼键1秒进入设定值更改状态，上排PV窗口显示测量值，下排SV窗口显示设定值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET键保存退出。不按任何键，10秒后自动保存退出。

2、内部参数设置（详见表3－1）

(1) 一级菜单 ：按SET键3秒进入一级菜单，上排窗口显示参数符号，下排显示参数值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET键保存进入下一参数设置。不按任何键，10秒后自动保存退出。

五、控制输出

当测量值＜（主控设定值－回差值）时，OUT继电器常开触点吸合，OUT指示灯点亮，加热器工作；当测量值＞(主控设定值＋回差值)时，OUT继电器常开触点断开，OUT指示灯熄灭，加热器停止工作；自然冷却至测量值＜（主控设定值－回差值）时，加热器又重新开启。

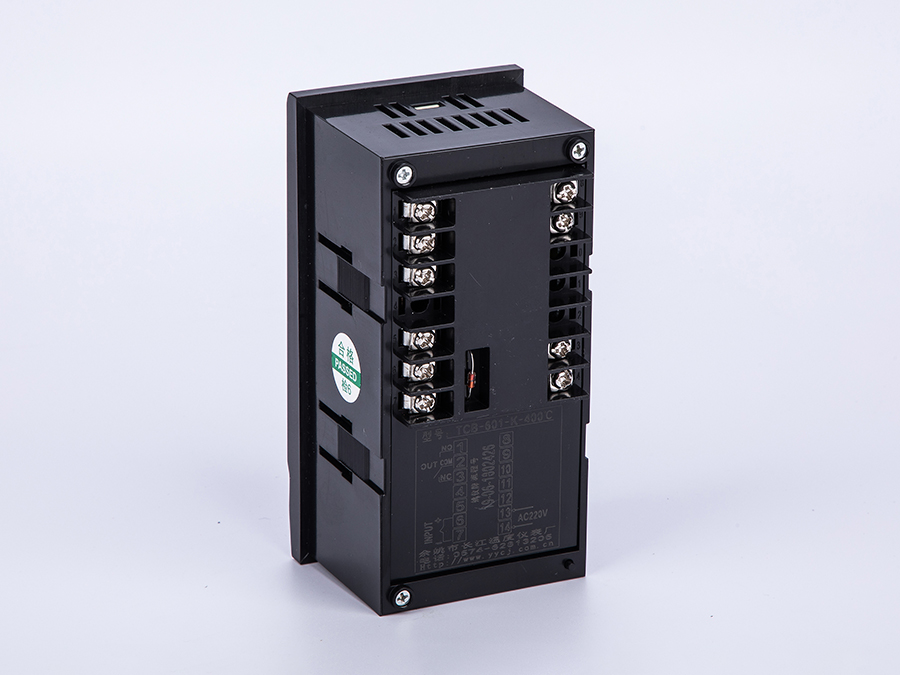

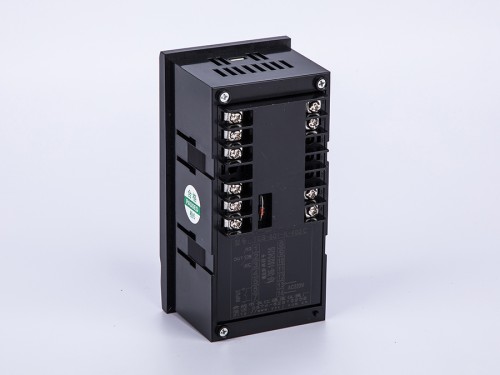

六、仪表接线图

七、错误指示

当仪表显示窗显示“-H-”或“-L-”时，表示该通道传感器测量值超载或传感器已坏，应检修传感器，若传感器无故障，请确认所选传感器是否与所配仪表的分度号一致。
