一、技术参数

1. 测量误差：±0.5%F·S±1 字，附加冷端补偿误差≤±2℃

2. 美彩国际输入类型：CU50(-50～150.0)、PT100（-199.9～600.0）、K（-30～1300）、E（-30～700）、J（-30～900）、T（199～400）、S(-30～1600)、R(-30.0～1700) 、0～10V、4～20mA

3. 继电器输出(无源)触点容量：AC220V 5A（阻性负载）

4. 电流变送输出：4～20mA (用户可自行调节)

5. 美彩国际外形及开孔尺寸(mm)：96×48×80 92×44

6. 工作电源：AC 85～242V，50/60HZ 或AC/DC 24V～36V

7. 仪表工作环境：0～50℃，相对湿度≤85％，无腐蚀性及无强电磁辐射场合

二、仪表面板（参考）

1、仪表面板

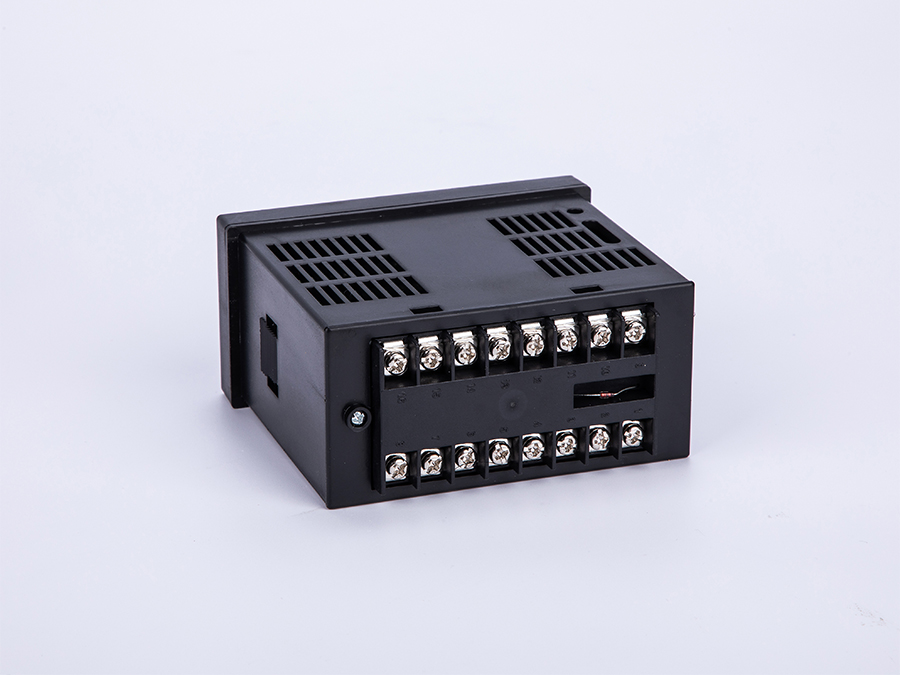

2、仪表接线

注：以仪表上接线图为准

三、内部参数

序号		提示符	名称	设定范围	说明	出厂值
一级菜单	0		上限报警	由DIL 和 DIH 决定	超过报警点时有触点转换输出，同时报警灯亮	随机
	1		下限报警	同上	低于报警点时有触点转换输出，同时报警灯亮	随机
	2		回差	0.1～50.0	－	1.0
	3		传感器误差修正	-20～20	测量值可以通过此项值加或减修正	0
	4		电子锁	0～50	LOC ＝0 时，可修改所有参数；	0
二级菜单	5		电子锁	0～50	LOC ＝0 时，可修改所有参数；	0
	6		输入类型	-	CU50（）、PT100（）、K（）、E（）、J（）、T（）、S（ ）、r（ ）、0～10V、4～20mA；
	7		小数点	0～3	dp＝0 时无小数点，dp＝1 时小数点在十位上，热电偶、热电阻设置范围为0～1；电流、电压信号设置范围为0～ 3。	0
	8		设定下限	起点到	-	0
	9		设定上限	到量程	-	400
	10		输出上限	0～220	用于自定义变送电流的起始与满度值	200
	11		输出下限			40

四、仪表操作

1、内部参数设置（参数定义见参数表）
(1) 一级菜单
按SET 键3 秒进入一级菜单，显示窗首先显示参数符号再显示参数值，按▲键或▼键修改，长按键可实现快速加或减。修改完成后，按SET 键保存进入下一参数设置。不按任何键，10 秒后自动保存退出。
(2) 二级菜单
按SET 键+▲键进入二级菜单，设置方法同上。

2、温度变送举例
例如：要求仪表温度范围0-400℃，输出为4-20mA。则各参数设置如下： =0、=400、=40、=200。由此定义的变送器，当温度小于等于0℃时，输出为4mA，当温度大于或等于400℃时，输出为20mA，在0～400℃之间时，输出在4～20 mA 之间连续变化。

五、错误信息

PV 窗口显示“—HH—”或“—LL—”时表示断偶，请检查传感器。
