一、概述

感谢您使用CJLC-9007 智能温湿度控制仪。

美彩国际本手册提供用户关于仪表的安装、运行操作、参数设置、异常诊断等方面的使用方法。为确保CJLC-9007 智能温湿度控制仪的稳定运行，在安装使用之前，请仔细阅读本说明书并妥善保存。

CJLC-9007 智能温湿度控制仪是余姚市长江温度仪表美彩国际厂利用雄厚的技术基础和超前的科技意识，依靠多年的仪器仪表开发、应用经验，在广泛征求各行业新老用户意见的基础上，基于自主的多项关键核心技术而开发出来的一种新产品，其性能、技术指标在国内同类型产品中处于领先地位。

CJLC-9007 智能温湿度控制仪是以先进的CPU 为核心、辅以大规模集成电路和图形液晶显示器的新型智能化温湿度智能仪表；温度、湿度均采用智能PID 控制，控制精度高；另外，具有曲线打印和数据打印功能（配合微型打型机）；通过扩展（RS485 通讯模块）串口通讯，可实现远程网络化的管理。

CJLC-9007 智能温湿度控制仪具有体积小、功耗低、精度高、通用性强、运行稳定、可靠等特点。目前，控制仪已广泛应用于石油、化工、造纸、制药、冶金、电力、环保及食品等行业。

二、技术指标

2.1 输入
PT100+高分子、双PT100

2.2 输出
支持多种输出控制方式，用户在订购时可选择
继电器输出：触点容量AC250V 7A（阻性负载）
SSR 电压输出:12VDC/15mA(用于驱动SSR 固态继电器)
可控硅触发输出:可触发5～500A 的双向可控硅;2 个单向可控硅反向并联

2.3 精度
美彩国际温度测量精度±0.5%F·S±1.0 个字湿度测量精度±2%F·S±1.0 个字

2.4 报警
继电器输出：触点容量AC250V 7A（阻性负载）

2.5 通讯
扩展功能，订购时请说明支持RS485 通讯模式，采用标准MODBUS 协议，波特率支持以下几种选择：1200bps、4800bps、7200bps、9600bps

2.6 屏幕
显示分辨率：192×64，刷新频率：1Hz

2.7 供电
交流电： 85~242VAC，50Hz/60Hz

2.8 外型尺寸
外型尺寸：160mm（宽）×80mm（高）×48mm（深）
开孔尺寸：152mm×76mm

2.9 净重
≤0.5kg

2.10 工作条件
湿度：10%～85%RH（无凝结）
禁止在腐蚀性环境下工作，禁止液体或导电体进入表内，保证通风口处通风良好。

2.11 保存条件
温度：-20～60℃，避免日光直晒
美彩国际湿度：<85%RH（无凝结）

三、安装与接线

3.1 外型及开孔尺寸

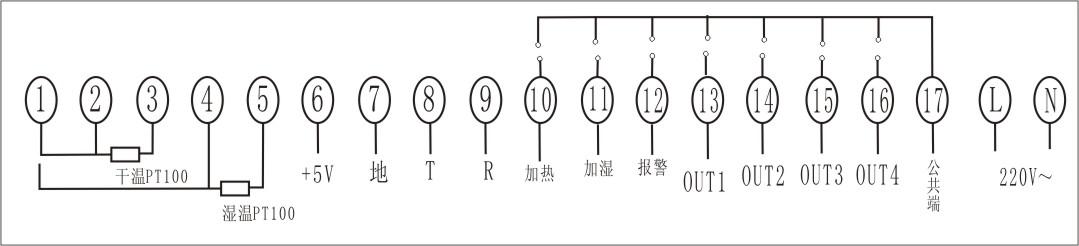

3.2 仪表接线(仅供参考，以仪表上接线图为准)

四、运行与操作

4.1 按键界面
CJLC-9007 智能温湿度控制仪共有八个按键，如图4.1-1 所示。根据仪表是处于运行状态还是参数设置状态，每个键的功能也有所不同。具体功能可参考表4.1-1。

图4.1-1

符号 描述	功能
	运行状态	备注
	光标移位
	开关操作
	1、按3秒钟以上，进入系统参数设置画面 2、系统内部参数画面切换
	退出任何设置画面，返回运行画面
	1、运行画面时，按住3秒以上，直接进入设定值修改状态 2、在光标处增大数值	长按键可以实现快速增大数值
	1、运行画面时，按住3秒以上，直接进入设定值修改状态 2、在光标处增大数值	长按键可以实现快速减小数值
	选择上一个参数
	1、选择下一个参数 2、湿度与湿温显示切换
